در بسیاری از پروژه‌ها و اماکن حساس مانند بیمارستان‌ها، کارخانجات، مراکز داده و ساختمان‌های بلند، تأمین برق اضطراری امری حیاتی است. قطعی ناگهانی برق شبکه باعث توقف خدمات، خسارت مالی و در برخی موارد تهدید سلامت انسانها می‌شود. یکی از مهم‌ترین راهکارهای جلوگیری از بروز این مشکلات، استفاده از مدار ATS یا کلید انتقال خودکار است که انتقال سریع، ایمن و بدون نیاز به مداخله اپراتور بین شبکه و ژنراتور را تضمین می‌کند.
در ادامه این مطلب ابتدا به معرفی مدار ATS، نحوه عملکرد آن، اجزای اصلی و انواع مختلف این مدار می‌‌پردازیم. سپس نکات مهندسی در طراحی و نصب ATS، چالش‌ها و در نهایت مزایای استفاده از ATS در سیستم‌های اضطراری را بررسی خواهیم کرد.
آنچه خواهید خواند
مدار ATS چیست و چه کاربردی دارد؟
ATS (Automatic Transfer Switch) یا کلید انتقال خودکار، یک سیستم الکتریکی-الکترونیکی است که وظیفه تشخیص بلافاصله قطع برق شهر و انتقال اتوماتیک بار الکتریکی از شبکه اصلی به ژنراتور و بالعکس را بر عهده دارد. این مدار به ویژه در تأسیسات حساس که قطع برق حتی به مدت چند ثانیه مجاز نیست، کاربرد فراوان دارد. استفاده از ATS باعث می‌شود هنگام قطعی شبکه، فرآیند استارت ژنراتور، مانیتورینگ خروجی آن و انتقال بار به طور کاملاً اتوماتیک انجام شده و پس از بازگشت برق نیز، بار مجدداً به شبکه سراسری بازگردد.
نحوه عملکرد مدار ATS
عملکرد مدار ATS در چند مرحله صورت می‌گیرد. در شرایط عادی، شبکه سراسری تامین‌کننده بار بوده و ژنراتور خاموش است. هنگام قطع یا اختلال اساسی در شبکه (نظیر کاهش یا افزایش شدید ولتاژ یا قطع موقت)، برد کنترل ATS اختلال را شناسایی و پس از یک تأخیر ایمنی، فرمان استارت ژنراتور را صادر می‌کند. بلافاصله پس از رسیدن خروجی ژنراتور به ولتاژ و فرکانس مناسب، ATS وضعیت شبکه و ژنراتور را بررسی کرده و با سوئیچ سریع و ایمن، بار را از شبکه جدا و به ژنراتور متصل می‌کند. پس از بازگشت برق شبکه و پایدار شدن پارامترها، مجدداً ATS بار را از ژنراتور به شبکه انتقال داده و فرمان خاموش شدن ژنراتور را صادر می‌نماید. همه مراحل، همراه با فیدبک‌ها و حفاظت‌های لازم به صورت کاملاً اتوماتیک کنترل می‌شوند.
اجزای اصلی تشکیل‌دهنده مدار ATS
اجزای اصلی تشکیل‌دهنده مدار ATS عبارتند از:
- برد کنترل اصلی: واحد مغز سیستم برای پایش ولتاژها و کنترل کل عملکرد انتقال
- کنتاکتور/مدار شکن: کلیدهای قدرت برای قطع و وصل بار بین دو منبع
- تایمرها: اعمال تأخیر جهت جلوگیری از سوئیچ‌های نابجا یا اتصال همزمان دو منبع
- ترانس نمونه‌گیری و سنسورهای ولتاژ و فرکانس: برای اندازه‌گیری و نظارت بر ورودی‌ها
- موتورها یا مکانیزم‌های محرک: جهت تحریک کلیدهای انتقال قدرت
- مدارهای ایمنی و قفل مکانیکی: جلوگیری از تغذیه همزمان بار از هر دو منبع
انواع مدارهای ATS
- ATS کنتاکتوری: مبتنی بر استفاده از کنتاکتور، ارزان‌تر و مناسب بارهای متوسط و پایین
- ATS مدارشکنی: استفاده از مدارشکن‌های MCCB/ACB برای جریان‌های بالا، قابلیت تحمل اتصال کوتاه و حفاظت بهتر
- ATS با تشخیص داخلی: مجهز به ماژول کنترل و سنسورهای ولتاژ داخلی
- ATS با تشخیص خارجی: فرمان قطع و وصل توسط کنترلر خارجی، مناسب برای انطباق با سیستم‌های پیچیده
- ATS دستی و نیمه‌خودکار: برای مصارف غیر بحرانی که نیاز به زمان کوتاه سوئیچینگ نباشد

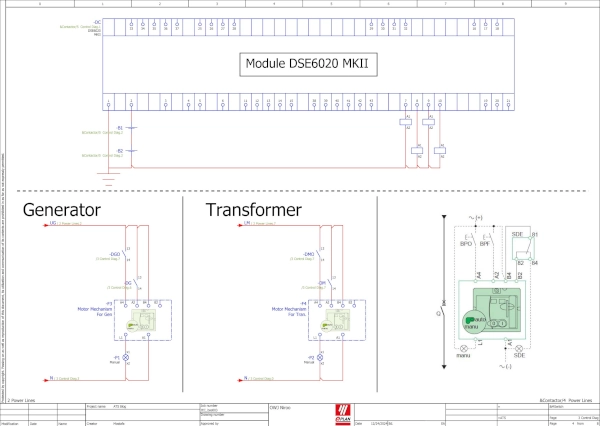

نقشه و دیاگرام ساده عملکرد ATS
در مدارات ATS ساده، دو ورودی (شبکه و ژنراتور) و یک خروجی (مصرف کننده) تعریف می‌شود. هر ورودی به یک کنتاکتور یا کلید قدرت متصل است و خروجی مشترک به بار می‌رسد. میان هر دو کنتاکتور اینترلاکی تعبیه می‌شود تا اتصال همزمان بار به هر دو منبع ممکن نباشد. برد کنترل، وضعیت ولتاژ شبکه و ژنراتور را دائماً رصد کرده و با تشخیص قطع یا بازگشت هر یک، فرمان قطع و وصل مناسب را ارسال می‌کند.
نکات مهندسی در طراحی و نصب ATS
- انتخاب ظرفیت کنتاکتورها و مدارشکن‌ها با توجه به حداکثر جریان مجاز و نوع بار مصرفی
- رعایت اصول سیم‌کشی استاندارد و ایزولاسیون صحیح خطوط فرمان و قدرت
- نصب تابلو در مکان خشک، تهویه‌دار و دارای دسترسی ایمن برای تعمیر و سرویس
- استفاده از ترمینال و کابل‌کشی مجزا برای هر ورودی به منظور کاهش خطاهای احتمالی
- تست کامل عملکرد اتوماتیک و قطع/وصل دستی پس از نصب و پیش از تحویل به بهره‌بردار
- مستندسازی کامل نقشه‌ها و تجهیزات نصب شده و آموزش اپراتور برای مدیریت خطاها
چالش‌ها و خطاهای رایج در مدار ATS
برخی از چالش‌ها و خطاهای رایج در مدار ATS عبارتند از:
- گیر کردن یا خرابی مکانیزم کلید یا کنتاکتور به دلیل بار بیش از حد یا فرسودگی
- ایراد در عملکرد برد کنترل به علت نویز الکترومغناطیسی یا خطای سنسورها
- عدم کارکرد صحیح تایمرها یا تنظیم اشتباه زمان‌های تأخیر
- ایراد در تشخیص صحیح برگشت برق یا ضعف ارتباط میان ژنراتور و ATS
- سوئیچ ناگهانی و ایجاد شوک ولتاژی یا جریانی در صورت عدم تنظیم درست در پارامترهای قطع و وصل
- خطر ورود برق شبکه به ژنراتور یا بالعکس در صورت خرابی اینترلاک‌ها
مزایای استفاده از ATS در سیستم‌های اضطراری
- انتقال سریع، ایمن و بدون وقفه برق بار میان شبکه و ژنراتور
- حذف نیاز به حضور اپراتور و کاهش خطای انسانی
- افزایش پایداری و ایمنی مراکز حساس مانند بیمارستان‌ها، دیتاسنترها و کارخانجات
- جلوگیری از آسیب تجهیزات حساس ناشی از افت ولتاژ و قطعی برق
- کاهش خسارت‌های مالی و جلوگیری از توقف خطوط تولید و سرویس‌های حیاتی
- قابلیت تلفیق با سیستم‌های مانیتورینگ هوشمند و کنترل از راه دور
نتیجه‌گیری
استفاده از مدار ATS به عنوان بخش اساسی مدیریت برق اضطراری برای تمامی مراکز حساس و پروژه‌های مهم را توصیه می‌کنیم. طراحی مناسب، نصب اصولی و نگهداری هدفمند این سیستم، کلید اساسی تأمین ایمنی، افزایش پایداری و کاهش خسارت در مواجهه با قطع برق شهری است.
توجه به انتخاب درست تجهیزات، رعایت نکات مهندسی و تست عملکرد مدار ATS، موفقیت بهره‌برداری و اعتماد به سیستم اضطراری برق را تضمین می‌کند. در عصر حاضر، هر مجموعه‌ای که وابستگی بالایی به تداوم انرژی الکتریکی دارد، باید سرمایه‌گذاری در طراحی و اجرای این مدار را در اولویت خود قرار دهد.
