کاربرد و ساختار سیستم AVR در دیزل ژنراتور نقش مهمی در ایجاد برق پایدار ایجاد می کند. سیستم AVR یا رگولاتور اتوماتیک ولتاژ یکی از مهمترین اجزا در کارکرد صحیح ژنراتور دیزلی می باشد. کارکرد صحیح AVR باعث می شود که از نوسانات خطرناک ولتاژ جلوگیری گردد و طول عمر دستگاه تولید برق افزایش یابد. بنابراین شناخت دقیق این سیستم باعث می شود که هنگام بروز مشکل تصمیم بهتری بگیرید و بهره وری ژنراتور را افزایش دهید.
آنچه خواهید خواند
سیستم AVR دیزل ژنراتور چیست؟
کاربرد و ساختار سیستم AVR در دیزل ژنراتور به شکلی طراحی شده است که ولتاژ خروجی ژنراتور را در شرایط متغیر تثبیت می کند. سیستم AVR یک کنترل کننده اتوماتیک برای ولتاژ است که به صورت دائم ولتاژ خروجی ژنراتور را ارزیابی می کند. بنابراین با تنظیم جریان تحریک سیم پیچ میدان می توان از اختلالات در ولتاژ جلوگیری نمایید. این سیستم می تواند کیفیت و ثبات خروجی ژنراتور را به خوبی حفظ کند. اگر این سیستم وجود نداشته باشد، ولتاژ ژنراتور با اختلالاتی مواجه می شود. در نتیجه عمر تجهیزات برقی به حداقل می رسد و آسیب های زیادی ایجاد می گردد.
عملکرد رگولاتور ولتاژ دیزل ژنراتور

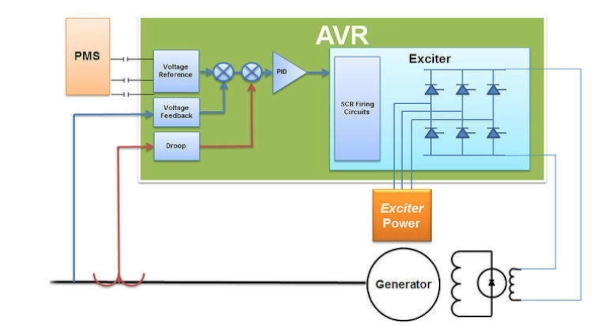

کاربرد و ساختار سیستم AVR در دیزل ژنراتور به شکلی طراحی شده است که بتواند کارکردی دقیق و فعال در مدیریت ولتاژ خروجی ژنراتور ارائه دهد. عملکرد رگولاتور ولتاژ بر پایه تنظیم ولتاژ با کنترل جریان تحریک در سیم پیچ میدان آلترناتور می باشد. هنگامی که دستگاه و تجهیزات پر مصرف به مدار اضافه می شوند، جریان الکتریکی دچار اختلال و نوسان می گردد. بنابراین در این وضعیت AVR به صورت سریع جریان الکتریکی را با مقدار مرجع از پیش تعیین شده مقایسه می کند.
اگر اختلافی داشته باشد، AVR سیگنال کنترلی را ارسال می کند و مقدار جریان DC تحریک به سیم پیچ روتور را عوض می کند. این تغییر جریان موجب زیاد یا کم شدن شدت میدان مغناطیسی در ژنراتور می شود. در نهایت جریان الکتریکی و ولتاژ خروجی با توجه به مقدار مورد نیاز تنظیم می شود. این فرآیند در بازه های زمانی اندک و به طور مداوم رخ می دهد تا از کاهش ولتاژ جلوگیری نماید.
انواع AVR در دیزل ژنراتور
کاربرد و ساختار سیستم AVR در دیزل ژنراتور به نوع تکنولوژی وابسته می باشد و سیستم AVR انواع گوناگونی دارد. AVR آنالوگ یکی از آن ها است که با مدارهای ساده کار می کند. در ژنراتورهای قدیمی با توان پایین به کار می رود. AVR دیجیتال یکی دیگر از آن ها است که دقت بسیار بالایی در مدیریت ولتاژ دارد. امکاناتی همچون هشدار خطا و پیکربندی نرم افزاری را ارائه می دهد. AVR های دارای حفاظت و ایمنی پیشرفته می باشند که ژنراتور را در برابر اتصال کوتاه و اضافه بار محافظت می نمایند.
AVR دیجیتال از پردازنده های میکروکنترلری استفاده می کند و دقت بالایی در تثبیت ولتاژ دارد. همچنین این نوع AVR تنظیمات پیشرفته ای دارد و برنامه ریزی می شود. AVR آنالوگ نسبت به صدا و نویزهای الکتریکی حساسیت بیشتری دارد و دقت آن ها در مقایسه با مدل های پیشرفته و دیجیتالی نیز پایین تر است.
محل نصب AVR دیزل ژنراتور
کاربرد و ساختار سیستم AVR در دیزل ژنراتور به نصب دقیق و صحیح این قطعه در محل مناسب وابسته است. بنابراین باید با نکات و استانداردهای لازم هماهنگ باشد. برخی مدل های AVR به صورت جداگانه در تابلوی کنترل ژنراتور نصب می شوند. این محل به شکلی انتخاب می گردد که برای انجام تعمیرات به AVR و تنظیمات دسترسی داشته باشند. نصب AVR دیجیتال در تابلو کنترل باعث می شود که به سیستم های کنترل از راه دور اتصال شوند.
همچنین AVR بر روی بخش تحریک ژنراتور به شکل مستقیم نصب می شود تا جریان تحریک را مدیریت نماید و جریان و ولتاژ خروجی را کنترل کند. انتخاب مکان مناسب برای نصب AVR باعث زیاد شدن عمر دستگاه و بهبود کارکرد و کم شدن خطاها می شود.
نحوه تست AVR دیزل ژنراتور
کاربرد و ساختار سیستم AVR در دیزل ژنراتور نیاز دارد هنگام ایجاد مشکل و اختلال در ولتاژ، تست و بررسی کامل این قطعه انجام شود. برای ارزیابی و تست AVR لازم است ژنراتور خاموش شود و برق اصلی قطع گردد و سپس بررسی ظاهری مدار و اتصالات صورت گیرد. همچنین استفاده مولتی متر برای ارزیابی جریان ورودی و خروجی AVR بسیار اهمیت دارد. برای تست لازم است سیم پیچ تحریک و عکس العمل AVR را نسبت به تغییر بار بررسی کنید.
تست AVR دیزل ژنراتور به صورت منظم شامل ارزیابی ولتاژهای ورودی و خروجی و کالیبراسیون دقیق می باشد. این تست ها باید به صورت دوره ای صورت گیرد تا هزینه های تعمیرات به حداقل برسد و طول عمر تجهیزات زیاد شود. در صورت مشکل و خرابی جریان خروجی ثابت باقی نمی ماند و کامل قطع می شود.
