القای الکترومغناطیسی

اگر می خواهید بدانید القای الکترومغناطیسی چیست و چگونه به وجود می‌آید، حتما این مقاله را تا انتها مطالعه کنید.

القای الکترومغناطیسی چیست و چگونه به وجود می‌آید؟

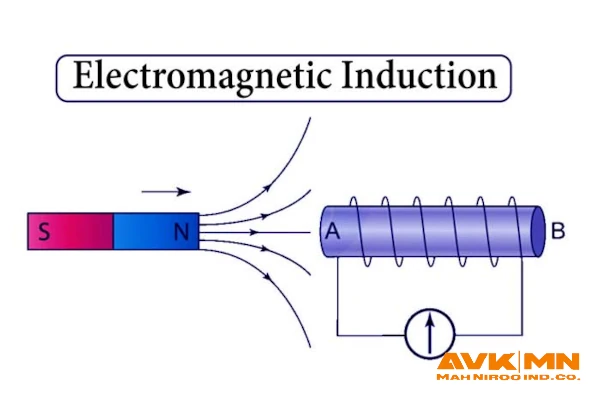

القای الکترومغناطیسی (Electromagnetic Induction) پدیده‌ای است که در آن، تغییر میدان مغناطیسی باعث ایجاد جیان الکتریکی در یک رسانا می‌شود. این مفهوم برای اولین‌بار توسط مایکل فارادی کشف شد و اساس کار بسیاری از تجهیزات الکتریکی مانند ژنراتورها، ترانسفورماتورها و موتورها بر پایه همین اصل شکل گرفته است.

در ژنراتور، وقتی سیم‌پیچ در معرض یک میدان مغناطیسی متغیر قرار می‌گیرد یا برعکس، یک میدان مغناطیسی در اطراف سیم‌پیچ متحرک ایجاد می‌شود، جریان الکتریکی القا می‌شود. این جریان همان چیزی است که برق تولید می‌کند. با این حال، این پدیده همیشه هم مفید نیست. در برخی شرایط ممکن است باعث ایجاد نویز و اختلال در عملکرد سیستم شود.

منابع ایجاد القای الکترومغناطیسی ناخواسته در ژنراتور

القای ناخواسته در مدار کنترل ژنراتور، یکی از مشکلات رایج به‌خصوص در محیط‌های صنعتی و پرنویز است. برخی از منابع اصلی عبارتند از:

1. کابل‌کشی نامناسب: سیم‌های قدرت و کنترل اگر در کنار هم و بدون شیلدگذاری اجرا شوند، می‌توانند باعث القای ناخواسته شوند.
2. مجاورت با تجهیزات ولتاژ بالا: ترانس‌ها، موتورهای بزرگ و خطوط قدرت می‌توانند میدان مغناطیسی شدیدی ایجاد کنند.
3. عدم استفاده از فیلترهای EMI: نبود یا ضعف در فیلترهای نویز باعث نفوذ امواج مزاحم به مدار کنترل می‌شود.
4. تخلیه الکترواستاتیکی (ESD): جرقه‌های ناگهانی می‌توانند پالس‌های الکترومغناطیسی قوی ایجاد کنند.
5. ضعف در طراحی مدارهای PCB یا سیم‌کشی داخل تابلو برق ژنراتور

تأثیر EMI بر مدار کنترل ژنراتور

EMI (اختلال الکترومغناطیسی) می‌تواند اثرات گسترده‌ای بر مدارهای کنترل و الکترونیکی ژنراتورها داشته باشد. از جمله:

• ایجاد سیگنال‌های اشتباه در مدار فرمان یا سیستم مانیتورینگ
• ریست شدن کنترلر یا PLC به صورت ناگهانی
• ارسال فرمان‌های غلط به رله‌ها یا تجهیزات کنترلی
• کاهش دقت سنسورها به‌خصوص سنسورهای آنالوگ ولتاژ یا جریان
• در موارد شدید، سوختن آی‌سی‌ها یا آسیب فیزیکی به برد کنترلی

تمام این موارد می‌توانند عملکرد ژنراتور را مختل کرده و در مواقع بحرانی، منجر به قطع سیستم برق اضطراری یا کار نکردن به موقع آن شوند.

نشانه‌های بروز القای ناخواسته در مدار کنترل ژنراتور

تشخیص القای ناخواسته کار ساده‌ای نیست، اما برخی نشانه‌ها می‌توانند شما را نسبت به وجود مشکل آگاه کنند:

•  نوسانات لحظه‌ای در نمایشگر کنترل ژنراتور
• روشن و خاموش شدن خودکار رله‌ها یا آلارم‌های هشدار
• عملکرد نامنظم سیستم خودکار روشن/خاموش ژنراتور
• ثبت خطاهای غیرقابل توضیح در لاگ دستگاه
• تداخل صدا یا سیگنال در ارتباطات وایرلس یا باس‌های صنعتی مانند Modbus

اگر هر یک از این علائم را مشاهده کردید، به احتمال زیاد پای نویز الکترومغناطیسی در میان است.

راهکارهای کاهش اثر القای الکترومغناطیسی ناخواسته در ژنراتورها

برای محافظت مدار کنترل ژنراتور در برابر EMI، چند راهکار موثر وجود دارد:

1. شیلدگذاری کابل‌ها: استفاده از کابل‌های شیلددار، به‌خصوص برای سیگنال‌های کنترلی و سنسورها.
2. جداسازی کابل‌های قدرت و فرمان: از لحاظ فیزیکی مسیرهای جداگانه برای این کابل‌ها در نظر بگیرید.
3. استفاده از فیلترهای EMI/EMC: فیلترهای مناسب برای ورودی/خروجی‌های برق و سیگنال نصب کنید.
4. اتصال زمین مؤثر (Earthing): یک سیستم ارت مناسب به تخلیه جریان‌های مزاحم کمک می‌کند.
5. طراحی صحیح PCB و تابلو برق: فاصله‌گذاری مناسب بین مسیرهای ولتاژ بالا و پایین، استفاده از پلن زمین، و طراحی اصولی برد
6. استفاده از ferrite core در ورودی برخی کابل‌ها برای جذب سیگنال‌های مزاحم

استانداردهای جهانی مرتبط با EMC در طراحی ژنراتور

در صنعت برق و الکترونیک، استانداردهای مشخصی برای مقابله با EMI و تضمین سازگاری الکترومغناطیسی (EMC) وجود دارد. برخی از مهم‌ترین استانداردهای بین‌المللی عبارت‌اند از:

• IEC 61000: مجموعه‌ای از استانداردها برای ایمنی و سازگاری الکترومغناطیسی در تجهیزات صنعتی
• CISPR 11 و 22: استانداردهای مرتبط با تشعشعات الکترومغناطیسی در تجهیزات صنعتی و IT
• EN 55032: مربوط به تجهیزات چندرسانه‌ای و سیستم‌های ترکیبی
  در طراحی ژنراتورهای صنعتی حرفه‌ای، رعایت این استانداردها یک الزام مهم محسوب می‌شود، خصوصاً در پروژه‌های بیمارستانی، نظامی یا دیتاسنترها که حساسیت عملکرد سیستم بالاست.

تأثیر القای الکترومغناطیسی بر عمر تجهیزات کنترلی و عملکرد سیستم برق اضطراری

وقتی EMI کنترل نشده باقی بماند، به‌تدریج تجهیزات الکترونیکی دچار استهلاک و القای الکترومغناطیسی زودهنگام می‌شوند:

• افزایش حرارت آی‌سی‌ها و کاهش عمر آن‌ها
• آسیب به ترانزیستورها و اپتوکوپلرها
• نقص در عملکرد باتری بک‌آپ و ماژول‌های مانیتورینگ
• اختلال در سیستم قطع و وصل اتوماتیک ژنراتور در شرایط اضطراری
  در سیستم‌های برق اضطراری که باید در کسری از ثانیه واکنش نشان دهند، این گونه اختلال‌ها می‌تواند به خسارت‌های جدی یا حتی توقف کامل خدمات منجر شود.

نتیجه‌گیری: اهمیت طراحی ایمن مدار کنترل در برابر EMI

در دنیای امروز که تجهیزات الکترونیکی همه‌جا حضور دارند، القای الکترومغناطیسی و اختلالات ناشی از آن یک چالش واقعی برای مهندسان برق محسوب می‌شود. برای ژنراتورها که نقش حیاتی در تأمین برق دارند، طراحی مدار کنترل مقاوم در برابر EMI نه‌تنها یک انتخاب، بلکه یک ضرورت است.

با رعایت اصول طراحی ایمن، استفاده از تجهیزات استاندارد، و اجرای صحیح کابل‌کشی و ارتینگ، می‌توان تا حد زیادی از بروز مشکلات ناشی از القای الکترومغناطیسی ناخواسته جلوگیری کرد و عمر تجهیزات را افزایش داد. در نهایت، پیشگیری همیشه ساده‌تر و ارزان‌تر از تعمیر و تعویض است. خصوصاً وقتی پای سیستم برق اضطراری در میان باشد.
