وظیفه استاتور چیست؟

وظیفه استاتور چیست؟ این سوالی است که در ذهن بسیاری از افراد ایجاد می شود. استاتور برخلاف ظاهر ثابت خود، اساسی ترین عامل در تولید میدان مغناطیسی می باشد و شروع حرکت در موتور است. اگر استاتور وجود نداشته باشد، هیچ گونه حرکتی ایجاد نمی شود و این قطعه در پشت صحنه دستگاه کار می کند. بنابراین در این مقاله قصد داریم تا شما را با وظیفه و اجزای آن آشنا کنیم تا بتوانید درک عمیقی از ساختار آن داشته باشید.

استاتور چیست؟

وظیفه استاتور چیست؟ برای پاسخ به این سوال، ابتدا باید نقش آن را در سیستم بدانیم. در واقع استاتور بخش ثابتی است که در موتورهای AC و ژنراتورها نقش مهمی ایفا می کنند. جریان الکتریکی از سیم پیچ های داخل استاتور عبور می کند و میدان مغناطیسی دوار را ایجاد می نماید. این میدان مغناطیسی باعث ایجاد حرکت مکانیکی و تولید جریان القایی در روتور می شود. در واقع استاتور بخشی است که انرژی الکتریکی به نیروی مغناطیسی تبدیل می شود و روتور را به حرکت در می آورد.

وظیفه استاتور در موتور القایی و ژنراتور

وظیفه استاتور چیست؟ در واقع تولید میدان مغناطیسی دوار در موتور القایی بر عهده استاتور می باشد که باعث حرکت روتور می شود. استاتور به گونه ای است که از سیم پیچ و هسته آهنی تشکیل شده است و جریان متناوب از آن عبور می کند و در فضای بین استاتور و روتور یک میدان مغناطیسی در حال چرخش ایجاد می شود. این میدان در روتور جریان القا شده به وجود می آورد و باعث چرخش آن می شود. در واقع استاتور بدون چرخیدن می تواند شرایط مغناطیسی را ایجاد کند. اگر استاتور وظیفه خود را به طور صحیح انجام ندهد، روتور حرکت نمی کند.

وظیفه استاتور چیست؟ در واقع در ژنراتور به این شکل است که انرژی مکانیکی به الکتریکی تبدیل می شود. این فرآیند به شکلی است که روتور توربین بخار یا بادی حرکت می کند و در سیم پیچ های استاتور دوران می کند. این حرکت باعث تولید ولتاژ القایی در سیم پیچ های استاتور می شود. در نهایت جریان الکتریکی در خروجی ژنراتور تولید می شود. در ژنراتور استاتور حرکت نمی کند و ثابت است، اما محل تولید جریان الکتریکی می باشد. بنابراین اگر استاتور وجود نداشته باشد، ژنراتور قادر نیست انرژی الکتریکی را تولید کند.

اجزای استاتور

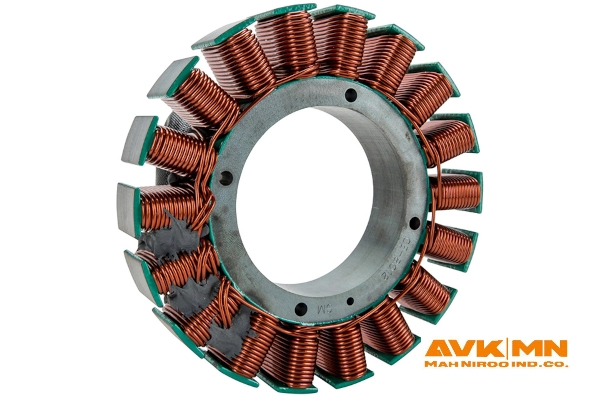

وظیفه استاتور چیست و چگونه می‌تواند بدون حرکت، موتور را به چرخش درآورد؟ برای پاسخ به این سوال باید اجزای اصلی را شناسایی کرد. استاتور از چندین بخش اساسی همچون هسته، سیم پیچ و شیارها و قاب تشکیل شده است. در واقع هسته استاتور از ورق های نازک فولادی تشکیل شده است که به صورت لایه ای بر روی هم قرار گرفته اند.

هسته تلفات مغناطیسی را به حداقل می رساند و این طراحی لایه ای می تواند گرمای تولید شده را کاهش دهد. در سطح داخلی هسته استاتور شیارهایی وجود دارد که سیم پیچ ها در آن قرار می گیرند. این شیارها می توانند از سیم پیچ به خوبی نگهداری کنند. همچنین سیم پیچ های استاتور به صورت مسی و عایق دار می باشد. بنابراین هنگامی که جریان متناوب از سیم پیچ رد می شود، میدان مغناطیسی در حال چرخش ایجاد می گردد. نوع و تعداد دورهای سیم پیچ می تواند توان و پتانسیل الکتریکی دستگاه را تعیین کند. قاب استاتور ساختار محکمی دارد و از اجزا محافظت می کند.

اساس کار استاتور

وظیفه استاتور چیست؟ در واقع برای پاسخ به این سوال باید اساس کار استاتور را بررسی کرد. استاتور با وجود آنکه ثابت است، نقش مهمی در ایجاد میدان مغناطیسی ایفا می کند. اساس کار استاتور بر پایه میدان مغناطیسی در حال چرخش و قانون القای الکترومغناطیسی فارادی پایدار می باشد. زمانی که جریان متناوب از سیم پیچ عبور می کند، میدان مغناطیسی ایجاد می شود که در اطراف سیم پیچ ها در حال چرخش است. این میدان از طریق فاصله هوایی بین استاتور و روتور حرکت می کند و جریان القایی را در سیم پیچ روتور ایجاد می کند.

روتور چیست

روتور بخش متحرکی در ژنراتور و موتور می باشد که در مرکز استاتور قرار دارد. این قطعه توسط استاتور که میدان مغناطیسی را ایجاد کرده است نیز به چرخش در می آید. بنابراین وظیفه آن به شکلی است که در موتور انرژی الکتریکی را به مکانیکی تبدیل می کند ولی در ژنراتور برعکس می باشد.

نحوه چرخش روتور در استاتور

وظیفه استاتور چیست؟ در واقع برای پاسخ به این سوال به صورت دقیق باید نحوه چرخش روتور را در استاتور در نظر گرفت. استاتور یک میدان مغناطیسی گردان را در موتور القایی ایجاد می کند. این میدان در روتور ساکن می باشد و یک جریان را ایجاد می کند. این جریان ایجاد شده در روتور می تواند یک میدان مغناطیسی تولید نماید که با میدان مغناطیسی استاتور در تعامل بوده و باعث چرخیدن روتور می شود. بنابراین اگر استاتور کارکرد صحیحی نداشته باشد، روتور نمی تواند حرکت کند و در نتیجه موتور خاموش می شود و از کار می افتد.
