تابلو برق اتوماتیک

تابلو برق اتوماتیک از مهم‌ترین اجزای این دستگاه است. این تابلو وظیفه استارت دیزل ژنراتور را دارد. اکنون تابلو برق اتوماتیک دیزل ژنراتوررا به صورت کامل بررسی خواهیم کرد.

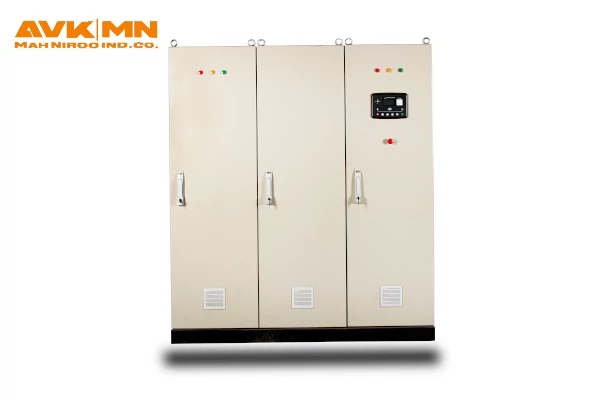

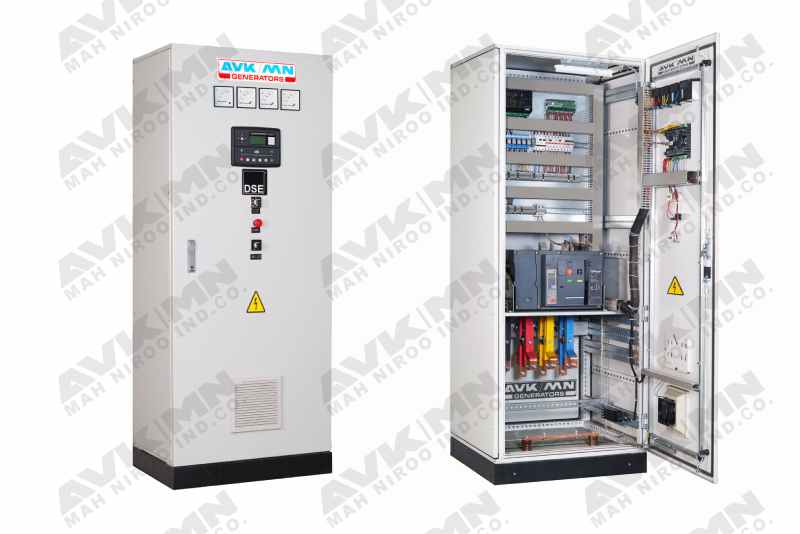

تابلو برق ATS

تابلو برق اتوماتیک دیزل ژنراتور یکی از مهم‌ترین اجزای این دستگاه است. این تابلو وظیفه کنترل و راه‌اندازی دیزل ژنراتور را بر عهده دارد. تابلو برق اتوماتیک دیزل ژنراتور معمولاً شامل تجهیزات زیر است:

کلید قدرت: این کلید وظیفه قطع و وصل جریان برق ورودی و خروجی دیزل ژنراتور را بر عهده دارد.
رله‌های کنترلی: این رله‌ها وظیفه کنترل پارامترهای عملکردی دیزل ژنراتور مانند ولتاژ، جریان، و فرکانس را بر عهده دارند.
رله‌های حفاظتی: این رله‌ها وظیفه حفاظت از دیزل ژنراتور در برابر اضافه‌بار، افت ولتاژ، افزایش دما، و سایر شرایط غیرعادی را بر عهده دارند.
نمایشگرها: این نمایشگرها اطلاعات مختلفی مانند ولتاژ، جریان، فرکانس، و ساعت کارکرد دیزل ژنراتور را نمایش می‌دهند.



عملکرد تابلو برق اتوماتیک دیزل ژنراتور

1. **تشخیص قطع برق شبکه:** در زمان قطع برق شبکه اصلی، سیستم کنترل اتوماتیک دیزل ژنراتور به‌گونه‌ای طراحی شده که به‌طور خودکار دیزل ژنراتور را روشن کرده و بار را به آن منتقل می‌کند. در این حالت، ژنراتور فعال شده و تأمین برق برای دستگاه‌ها و تجهیزات مختلف را آغاز می‌کند.

2. **نظارت و کنترل عملکرد دیزل ژنراتور:** سیستم کنترلی که برای دیزل ژنراتور طراحی شده، به‌طور مستمر عملکرد آن را زیر نظر دارد. این سیستم پارامترهایی نظیر ولتاژ، فرکانس، دما، فشار روغن و وضعیت سوخت را کنترل می‌کند و در صورت بروز هر گونه مشکل، به‌منظور جلوگیری از آسیب، هشدار می‌دهد یا اقدام به خاموش کردن ژنراتور می‌کند.

3. **بازگشت به شبکه و خاموش کردن دیزل ژنراتور:** پس از بازگشت برق از شبکه عمومی، سیستم کنترل به‌طور خودکار بار را به شبکه اصلی منتقل کرده و دیزل ژنراتور را خاموش می‌کند. این فرآیند بدون نیاز به دخالت انسانی انجام می‌شود.

4. **حفاظت از دیزل ژنراتور و تجهیزات:** تابلو برق اتوماتیک دارای مدارهای حفاظتی است که از ژنراتور و سایر تجهیزات در برابر شرایط خطرناک مانند اضافه بار، نوسانات ولتاژ، دما و اتصال کوتاه محافظت می‌کند. در صورت بروز هرگونه مشکل، سیستم به‌طور اتوماتیک به حالت ایمن تغییر وضعیت می‌دهد.



تفاوت تابلو برق اتوماتیک و دستی

تفاوت اصلی تابلو برق اتوماتیک و دستی در این است که در تابلو برق دستی، کاربر باید به صورت دستی دیزل ژنراتور را روشن و خاموش کند، اما در تابلو برق اتوماتیک، این کار به صورت خودکار انجام می‌شود.

انواع تابلو برق اتوماتیک دیزل ژنراتور

این تابلو ها را می‌توان بر اساس نحوه عملکرد به انواع زیر تقسیم کرد:

تابلو برق ATS: این تابلو برق دارای یک سوئیچ انتقال خودکار (ATS) است که در صورت قطع برق شبکه اصلی، دیزل ژنراتور را به طور خودکار روشن می‌کند و در صورت وصل برق شبکه اصلی، دیزل ژنراتور را به طور خودکار خاموش می‌کند.
تابلو برق کنترل دور: این تابلو برق دارای یک کنترل دور است که به کاربر امکان می‌دهد سرعت موتور دیزل را کنترل کند. این امر می‌تواند برای تنظیم توان خروجی دیزل ژنراتور مفید باشد.
تابلو برق سنکرون: این تابلو برق دارای یک سیستم سنکرون است که به کاربر امکان می‌دهد دیزل ژنراتور را به شبکه برق اصلی متصل کند.

انواع تابلو برق بر اساس نوع کارکرد

تابلو برق دیزل ژنراتور را می‌توان بر اساس نوع کارکرد به دو دسته کلی تقسیم کرد:

تابلو برق دستی: این تابلو برق به صورت دستی کنترل می‌شود. در این تابلو برق، کاربر باید به صورت دستی دیزل ژنراتور را روشن و خاموش کند.
تابلو برق اتوماتیک: این تابلو به صورت اتوماتیک کنترل می‌شود. در این تابلو برق، دیزل ژنراتور به صورت خودکار در صورت قطع برق شبکه اصلی روشن می‌شود و در صورت وصل برق شبکه اصلی خاموش می‌شود.

انواع تابلو برق بر اساس محیط نصب

تابلو برق دیزل ژنراتور را می‌توان بر اساس محیط نصب به انواع زیر تقسیم کرد:

1. تابلو برق داخلی: این تابلو برق در داخل ساختمان نصب می‌شود.
2. تابلو برق خارجی: این تابلو برق در خارج از ساختمان نصب می‌شود.

نکات مهم در انتخاب تابلو برق اتوماتیک

برای انتخاب تابلو برق اتوماتیک (ATS) مناسب، باید به چند فاکتور کلیدی توجه کرد. ابتدا ظرفیت تابلو باید متناسب با توان دیزل ژنراتور و میزان بار الکتریکی مصرفی باشد تا عملکرد بهینه‌ای داشته باشد. نوع و کیفیت کنتاکتورها و رله‌ها نیز اهمیت زیادی دارد، زیرا این قطعات مسئول انتقال صحیح برق بین شبکه و ژنراتور هستند. همچنین، سیستم کنترل و تنظیمات تابلو باید قابلیت شخصی‌سازی و تنظیم تأخیر زمانی مناسب را داشته باشد تا از نوسانات ناگهانی جلوگیری کند. انتخاب برند معتبر و استفاده از تابلوهایی با استانداردهای ایمنی بالا، باعث افزایش طول عمر و عملکرد مطمئن دستگاه خواهد شد.

عوامل موثر بر کیفیت تابلو کنترل برق

کیفیت تابلو کنترل برق دیزل ژنراتور به عوامل مختلفی مانند نوع تجهیزات استفاده‌شده، دقت و حساسیت تجهیزات، و نحوه نصب تابلو برق بستگی دارد. برخی از عوامل موثر بر کیفیت تابلو کنترل برق عبارتند از:

کیفیت تجهیزات: تجهیزات استفاده‌شده در تابلو برق باید از کیفیت بالایی برخوردار باشند.
دقت و حساسیت تجهیزات: تجهیزات تابلو برق باید از دقت و حساسیت بالایی برخوردار باشند تا بتوانند پارامترهای عملکردی دیزل ژنراتور را به درستی کنترل کنند.
نحوه نصب تابلو برق: تابلو برق باید به درستی نصب شود تا بتواند به درستی کار کند.

قیمت تابلو برق اتوماتیک دیزل ژنراتور (ATS)

نمایندگی معتبر فروش تابلوهای کنترل اتوماتیک آماده ارائه خدمات شامل مشاوره در خرید، نصب و راه‌اندازی، و خدمات پس از فروش می‌باشد. برای استعلام قیمت و خرید تابلو کنترل اتوماتیک دیزل ژنراتور (ATS)، لطفاً با کارشناسان ما در ماه نیرو تماس بگیرید.

استفاده از تابلو کنترل اتوماتیک با بردهای دیجیتالی این امکان را فراهم می‌آورد که برنامه‌های هفتگی برای روشن و خاموش کردن دیزل ژنراتور به صورت خودکار تنظیم شود.

این سیستم علاوه بر مدیریت زمان روشن و خاموش شدن، قابلیت نظارت بر پارامترهای الکتریکی و مکانیکی دیزل ژنراتور را نیز دارد. برد کنترلی به طور مداوم وضعیت‌های مختلف دیزل ژنراتور و شبکه برق را بررسی نموده و در صورت شناسایی مشکلات و خطرات لازم، اقدامات حفاظتی را انجام می‌دهد. از جمله وظایف این سیستم می‌توان به موارد زیر اشاره کرد:

– کنترل و حفاظت دیزل ژنراتور در مقابل نوسانات ولتاژ، جریان، و فرکانس
– ثبت تاریخچه خطاها و نگه‌داری اطلاعات مربوط به عملکرد ژنراتور
– محافظت در برابر کاهش فشار روغن
– جلوگیری از آسیب به دیزل ژنراتور در اثر افزایش دمای آب، دور غیرمجاز و دمای بالا روغن
– نمایش سطح آب موجود در رادیاتور
– نمایش موجودی سوخت در تانک روزانه
– حفاظت از ژنراتور در برابر مشکلاتی نظیر بار اضافی، اتصال کوتاه، اشکالات ارت فالت، و اختلال در ترتیب فاز به‌وسیله رله‌های حفاظتی داخلی و خارجی

اجزای تابلو برق اتوماتیک

تابلو برق اتوماتیک از اجزای مختلفی تشکیل شده است که هرکدام نقش مهمی در عملکرد صحیح سیستم دارند. یکی از اجزای اصلی تابلو برق، کلیدهای اتوماتیک هستند که برای قطع و وصل جریان برق در شرایط مختلف به‌طور خودکار عمل می‌کنند و از تجهیزات در برابر اضافه بار یا اتصال کوتاه محافظت می‌کنند. کنتاکتورها نیز به‌عنوان سوئیچ‌های الکتریکی اتوماتیک، به‌طور خودکار برق را قطع و وصل می‌کنند. رله‌های حفاظتی و کنترلی برای تشخیص خرابی‌ها و شرایط غیرعادی، مثل اضافه بار یا ولتاژ غیرمجاز، و ارسال سیگنال به سیستم جهت قطع برق و محافظت از دستگاه‌ها استفاده می‌شوند. سیستم‌های اندازه‌گیری و نمایشگرها نیز به‌طور مداوم پارامترهای برق مانند ولتاژ، جریان و فرکانس را کنترل کرده و به اپراتور اطلاعات لازم را ارائه می‌دهند. همچنین، شستی‌ها و کلیدهای فرمان برای راه‌اندازی دستی و کنترل دستگاه‌ها و تجهیزات دیگر در تابلو برق استفاده می‌شوند. در نهایت، فیوزها به‌عنوان تجهیزات حفاظتی در تابلو برق، در صورت بروز اتصال کوتاه یا افزایش جریان، مدار را قطع می‌کنند تا از آسیب به دیگر اجزا جلوگیری شود.

موارد حفاظت تابلو برق اتوماتیک از دیزل ژنراتور

کنترل و نظارت بر دمای آب، سرعت ژنراتور، و فشار روغن از جمله قابلیت‌هایی است که در این سیستم وجود دارد. همچنین، امکان شناسایی مشکلات احتمالی در سیستم راه‌اندازی و نظارت بر میزان سوخت نیز فراهم شده است. این سیستم قادر به پیگیری ولتاژ و نحوه شارژ باتری، و همچنین محافظت از ژنراتور در برابر نوسانات فرکانس می‌باشد. امکان مشاهده دمای روغن و حفاظت در برابر افزایش دما و اضافه‌جریان و خطاهای زمین نیز از دیگر ویژگی‌های این سیستم است.

نتیجه‌گیری

تابلو برق اتوماتیک دیزل ژنراتور یکی از مهم‌ترین اجزای این دستگاه است. این تابلو وظیفه کنترل و راه‌اندازی دیزل ژنراتور را بر عهده دارد. تابلو برق اتوماتیک دیزل ژنراتور را می‌توان بر اساس نوع کارکرد، نحوه عملکرد، محیط نصب، و کیفیت تجهیزات به انواع مختلفی تقسیم کرد.
