تابلو ATS دیزل ژنراتور یک سیستم هوشمند است. که به طور خودکار برق را بین شبکه اصلی و دیزل ژنراتور منتقل می کند.
آنچه خواهید خواند
تابلو ATS چیست؟

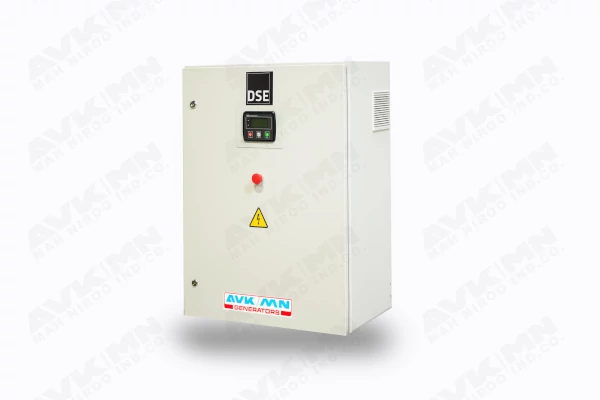

تابلو ATS دیزل ژنراتور (Automatic Transfer Switch) یک سیستم هوشمند است. که به طور خودکار انتقال برق بین منبع اصلی (شبکه برق شهری) و منبع اضطراری (دیزل ژنراتور) را مدیریت می‌کند. این تابلو در مواقع قطعی برق، به سرعت تشخیص داده و بدون نیاز به دخالت انسان، برق مورد نیاز را از دیزل ژنراتور تأمین می‌کند. پس از بازگشت برق شهری، تابلو ATS دوباره برق را به شبکه اصلی منتقل کرده و دیزل ژنراتور را خاموش می‌کند.
استفاده از تابلو ATS دیزل ژنراتور در مکان‌هایی که نیاز به برق بدون وقفه دارند، مانند بیمارستان‌ها، مراکز داده، فرودگاه‌ها و صنایع بزرگ، ضروری است. این سیستم نه تنها از قطعی برق جلوگیری می‌کند، بلکه باعث افزایش ایمنی و کاهش هزینه‌های عملیاتی نیز می‌شود.
نحوه عملکرد تابلو ATS دیزل ژنراتور
نحوه عملکرد تابلو ATS دیزل ژنراتور به این صورت است که به طور مداوم وضعیت برق شهری را بررسی می‌کند. در صورت قطعی برق، این تابلو بلافاصله تشخیص داده و سیگنالی به دیزل ژنراتور ارسال می‌کند تا روشن شود. پس از راه اندازی دیزل ژنراتور و رسیدن به ولتاژ و فرکانس مناسب، تابلو ATS برق مصرفی را از شبکه شهری به دیزل ژنراتور منتقل می‌کند.
هنگامی که برق شهری بازگردد، تابلو ATS وضعیت را بررسی کرده و پس از اطمینان از پایداری برق، دوباره برق را به شبکه اصلی منتقل می‌کند. در نهایت، دیزل ژنراتور به طور خودکار خاموش می‌شود. این فرآیند کاملا خودکار و بدون نیاز به دخالت اپراتور انجام می‌شود، که باعث افزایش سرعت و دقت در انتقال برق می گردد.
اجزای اصلی تابلو ATS
تابلو ATS دیزل ژنراتور از چندین جزء اصلی تشکیل شده است که هر کدام نقش مهمی در عملکرد صحیح سیستم ایفا می‌کنند. این اجزا عبارتند از:
- کنترلر مرکزی: مغز متفکر تابلو ATS است که وضعیت برق را بررسی کرده و دستورات لازم را صادر می‌کند.
- رله‌های اندازه گیری: این رله‌ها ولتاژ، جریان و فرکانس برق را اندازه گیری کرده و اطلاعات را به کنترلر مرکزی ارسال می‌کنند.
- کلید انتقال: این کلید وظیفه انتقال برق بین شبکه شهری و دیزل ژنراتور را بر عهده دارد.
- منبع تغذیه: برق مورد نیاز برای عملکرد تابلو ATS را تامین می‌کند.
- سیستم خنک کننده: از overheating قطعات الکترونیکی جلوگیری می‌کند.
- این اجزا به طور هماهنگ کار می‌کنند تا تابلو ATS دیزل ژنراتور بتواند به بهترین شکل وظیفه خود را انجام دهد.
مزایای استفاده از تابلو ATS
استفاده از تابلو ATS دیزل ژنراتور مزایای متعددی دارد که برخی از مهم‌ترین آن‌ها عبارتند از:
- افزایش قابلیت اطمینان: با انتقال سریع و خودکار برق، از قطعی برق جلوگیری می‌کند.
- صرفه جویی در زمان و هزینه: نیاز به حضور اپراتور برای انتقال برق را کاهش می‌دهد.
- افزایش ایمنی: از آسیب به تجهیزات در اثر نوسانات برق جلوگیری می‌کند.
- مدیریت بهینه انرژی: با خاموش کردن دیزل ژنراتور در مواقع عدم نیاز، مصرف سوخت را کاهش می‌دهد.
- سازگاری با انواع دیزل ژنراتورها: قابلیت نصب روی انواع دیزل ژنراتورها را دارد.
انواع تابلو ATS دیزل ژنراتور
تابلو ATS دیزل ژنراتور در انواع مختلفی تولید می‌شود که هر کدام برای کاربردهای خاصی طراحی شده‌اند. برخی از انواع رایج آن عبارتند از:
- تابلو ATS معمولی: برای مصارف عمومی و صنعتی استفاده می‌شود.
- تابلو ATS پیشرفته: دارای قابلیت‌های اضافی مانند مانیتورینگ و کنترل از راه دور.
- تابلو ATS ترکیبی: قابلیت اتصال به منابع مختلف برق مانند خورشیدی و بادی را دارد.
- تابلو ATS مخصوص مراکز حساس: برای بیمارستان‌ها و مراکز داده طراحی شده است.
انتخاب نوع مناسب تابلو ATS دیزل ژنراتور به نیازهای پروژه و نوع مصرف برق بستگی دارد.
تفاوت تابلو ATS و تابلو AMF
تابلو ATS و تابلو AMF (Automatic Mains Failure) هر دو برای مدیریت برق اضطراری استفاده می‌شوند، اما تفاوت‌هایی بین آن‌ها وجود دارد. تابلو ATS دیزل ژنراتور وظیفه انتقال برق بین شبکه شهری و دیزل ژنراتور را بر عهده دارد، در حالی که تابلو AMF علاوه بر این وظیفه، قابلیت کنترل و مانیتورینگ دیزل ژنراتور را نیز دارد.
به عبارت دیگر، تابلو AMF یک سیستم جامع‌تر است که هم انتقال برق و هم مدیریت دیزل ژنراتور را انجام می‌دهد. در حالی که تابلو ATS دیزل ژنراتور فقط بر انتقال برق متمرکز است. انتخاب بین این دو به نیازهای پروژه و سطح کنترل مورد نیاز بستگی دارد.
نتیجه گیری
تابلو ATS دیزل ژنراتور یک راه حل هوشمند و کارآمد برای مدیریت برق اضطراری است. با استفاده از این سیستم، می‌توان از قطعی برق جلوگیری کرده و اطمینان حاصل کرد که تجهیزات حساس در تمام شرایط به برق دسترسی دارند. با توجه به مزایای فراوان، استفاده از این تابلو در صنایع و مراکز حساس به یک ضرورت تبدیل شده است. اگر قصد خرید یا نصب این سیستم را دارید، بهتر است با کارشناسان مجرب مشورت کنید تا بهترین گزینه را برای نیازهای خود انتخاب نمایید.
