دینام دیزل ژنراتور وظیفه تولید برق را بر عهده دارد. آشنایی با ساختار، سیم کشی دینام دیزل ژنراتور و نقشه‌های آن برای نصب و نگهداری صحیح ضروری است.
آنچه خواهید خواند
دینام دیزل ژنراتور چیست و چه وظیفه ای دارد؟
دینام دیزل ژنراتور یکی از اجزای حیاتی در سیستم تولید برق ژنراتورهای دیزلی است. این قطعه وظیفه تبدیل انرژی مکانیکی تولید شده توسط موتور دیزل به انرژی الکتریکی را بر عهده دارد. دینام با استفاده از سیستم تسمه و پولی، نیروی چرخشی را از موتور دریافت کرده و با ایجاد میدان مغناطیسی، برق متناوب (AC) تولید می کند. سپس این برق متناوب توسط دیودهای یکسوساز به برق مستقیم (DC) تبدیل شده و برای شارژ باتری و تغذیه سیستم های الکتریکی استفاده می شود. دینام دیزل ژنراتور همچنین با تنظیم ولتاژ خروجی، از شارژ بیش از حد باتری جلوگیری می کند.

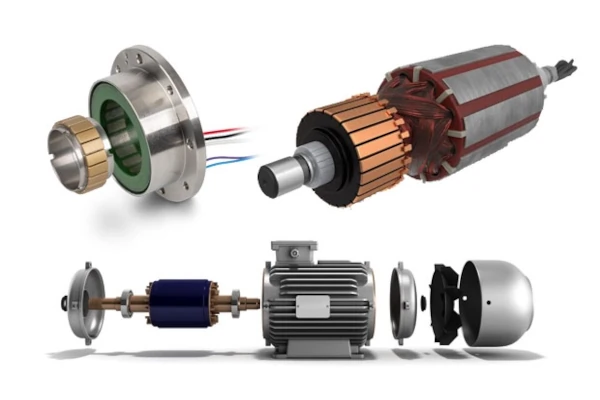

اجزای اصلی دینام (استاتور، روتور و سیستم تحریک)
دینام دیزل ژنراتور از سه بخش اصلی تشکیل شده است:
- استاتور: این بخش ثابت دینام است و شامل سیم پیچ هایی می باشد که در اطراف هسته آهنی قرار گرفته اند. استاتور با ایجاد میدان مغناطیسی ثابت، نقش کلیدی در تولید برق ایفا می کند.
- روتور: روتور بخش متحرک دینام است که در داخل استاتور می چرخد. این قطعه دارای سیم پیچ هایی است که با چرخش، میدان مغناطیسی متغیر ایجاد می کنند. این میدان مغناطیسی در تعامل با استاتور، برق متناوب تولید می نماید.
- سیستم تحریک: سیستم تحریک شامل قطعاتی مانند آفتومات (تنظیم کننده ولتاژ) و دیودهای یکسوساز است. این سیستم وظیفه تنظیم ولتاژ خروجی و تبدیل برق متناوب به مستقیم را بر عهده دارد. سیستم تحریک همچنین از شارژ بیش از حد باتری جلوگیری می کند.
نقشه سیم کشی دینام دیزل ژنراتور
نقشه سیم کشی دینام دیزل ژنراتور یک راهنمای دقیق برای اتصال صحیح اجزای الکتریکی سیستم است. این نقشه ها شامل اطلاعاتی مانند مسیرهای کابل ها، اتصالات بین قطعات و مشخصات فنی مثل ولتاژ و جریان هستند. نقشه های سیم کشی برای اطمینان از عملکرد ایمن و کارآمد دینام ضروری هستند و به تکنسین ها کمک می کنند تا عیوب سیستم را به سرعت تشخیص دهند. استاتور شامل سیم پیچ هایی است که جریان متناوب تولید می کنند،
درحالی‌که روتور با چرخش خود میدان مغناطیسی لازم را تولید می نماید. سیستم تحریک، شامل دیودها و تنظیم کننده ولتاژ، نقش مهمی در تثبیت ولتاژ خروجی دارد. همچنین، وظیفه ترمینال های خروجی انتقال برق به تابلو اصلی می باشند و اتصالات حفاظتی مانند فیوزها و کلیدهای ایمنی برای جلوگیری از اضافه بار یا اتصال کوتاه در مدار تعبیه شده اند.
نحوه خواندن و تحلیل نقشه های سیم کش
برای خواندن و تحلیل نقشه های سیم کشی دینام دیزل ژنراتور، باید با نمادهای الکتریکی و اجزای مدار آشنا بود. در این نقشه ها، سیم پیچ ها با خطوط موازی، دیودها با مثلث و اتصالات با نقاط مشخص می شوند. تحلیل این نقشه ها شامل بررسی مسیر جریان برق، اتصالات صحیح و عملکرد هر قطعه است.
برای مثال، باید مطمئن شد که سیم پیچ های استاتور و روتور به درستی به دیودهای یکسوساز متصل شده اند و آفتومات به درستی ولتاژ خروجی را تنظیم می کند. برای درک بهتر نقشه های سیم کشی دینام دیزل ژنراتور، باید به چند نکته کلیدی توجه داشت:
- شناسایی نمادها و علائم الکتریکی: در نقشه های سیم کشی از علائم استانداردی برای نمایش قطعات مختلف استفاده می شود، مانند سیم پیچ ها، کلیدها، فیوزها و ترمینال ها.
- بررسی مسیر جریان برق: جهت جریان برق در مدار را دنبال کنید تا ارتباط میان اجزا را به درستی درک کنید.
- شناخت رنگ بندی سیم ها: در بسیاری از نقشه های استاندارد، رنگ بندی مشخصی برای سیم ها وجود دارد که به شناسایی سریع تر اتصالات کمک می کند.
- درک نوع اتصال دینام: بسته به نوع دینام، اتصال سیم پیچ های آن می تواند به صورت ستاره یا مثلث باشد که هرکدام کاربرد خاصی دارند.
روش های سیم کشی دینام به تابلو برق اصلی
سیم کشی دینام دیزل ژنراتور به تابلو برق اصلی باید با دقت و بر اساس استانداردهای ایمنی انجام شود. مراحل اصلی این فرآیند عبارتند از:
- اتصال سیم پیچ ها: سیم پیچ های استاتور و روتور باید به درستی به دیودهای یکسوساز و آفتومات متصل شوند. این اتصالات باید مطابق نقشه سیم کشی انجام شود تا از ایجاد اتصالات اشتباه جلوگیری گردد.
- نصب دیودهای یکسوساز: دیودها باید به درستی نصب شوند تا برق متناوب را به مستقیم تبدیل کنند. این دیودها بیشتر روی هیت سینک نصب می شوند تا گرمای بیش از به آن ها آسیب وارد نکند.
- اتصال به تابلو برق: پس از اتمام سیم‌کشی داخلی دینام، باید اتصالات به تابلو برق اصلی انجام شود. این اتصالات شامل سیم‌های مثبت و منفی است که باید با دقت و مطابق استانداردهای ایمنی نصب شوند.
- تست و راه اندازی: پس از اتمام سیم کشی، سیستم را تست نمایید و از عملکرد صحیح آن مطمئن شوید. این تست شامل بررسی ولتاژ خروجی، اتصالات، و عملکرد آفتومات است.
سخن آخر
سیم کشی دینام دیزل ژنراتور یک فرآیند مهم است که نیاز به دقت و تخصص دارد. با درک اجزای اصلی دینام، نقشه سیم کشی و روش های اتصال به تابلو برق، می توان از عملکرد بهینه و ایمن سیستم اطمینان حاصل کرد. سیم کشی صحیح عملکرد دینام را بهبود می بخشد و از خرابی های احتمالی و خطرات ایمنی نیز جلوگیری می کند.
