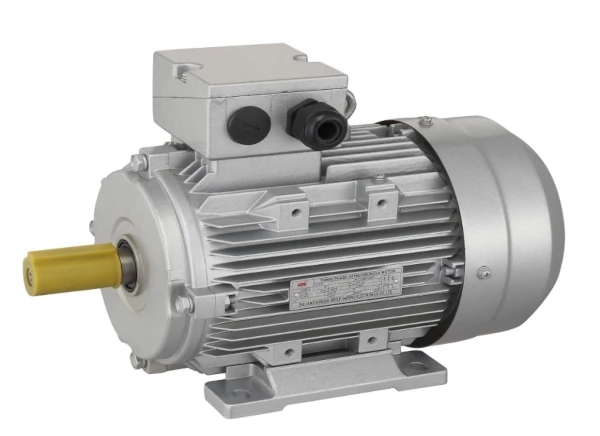

موتورهای القایی یکی از اصلی ترین و پرکاربردترین نوع موتورهای الکتریکی در صنعت هستند. این موتورها به دلیل طراحی ساده، عملکرد قابل اعتماد و هزینه های نگهداری پایین، در بسیاری از کاربردها مورد استفاده قرار می گیرند. برای درک بهتر عملکرد موتورهای القایی، آشنایی با فرمول های مرتبط با آن ها ضروری است. در این مقاله، به بررسی فرمول موتور القایی خواهیم پرداخت و کاربردهای آن را تحلیل خواهیم کرد.
آنچه خواهید خواند
فرمول سرعت لغزش
یکی از پارامترهای کلیدی در موتورهای القایی، سرعت لغزش است. سرعت لغزش (Slip Speed) به تفاوت بین سرعت سنکرون (سرعت میدان مغناطیسی) و سرعت واقعی روتور اشاره دارد. این پارامتر برای تحلیل کارایی موتور بسیار مهم است. فرمول سرعت لغزش به صورت زیر می باشد:
S=Ns−NrNs×100
در این فرمول
- S نمایانگر سرعت لغزش به درصد
- Ns سرعت سنکرون (بر حسب دور در دقیقه)
- Nr سرعت روتور (بر حسب دور در دقیقه)
سرعت سنکرون به فرکانس برق و تعداد قطب های موتور بستگی دارد و می توان آن را با فرمول زیر محاسبه کرد:
Ns=120×fP
Ns=P120×f
که در آن:
- f فرکانس در هرتز است.
- P تعداد قطب های موتور است.
با افزایش بار بر روی موتور، سرعت لغزش افزایش می یابد و این امر منجر به تولید گشتاور بیشتر می شود. این ویژگی یکی از دلایل محبوبیت موتورهای القایی در صنایع مختلف است.
فرمول گشتاور موتور القایی سه فاز
موتورهای القایی سه فاز به دلیل قابلیت تولید گشتاور بالا و عملکرد پایدار، در بسیاری از کاربردهای صنعتی استفاده می شوند. فرمول گشتاور موتور القایی سه فاز به صورت زیر است:
T=Pout2πNr
T=2πNrPout
که در آن:
- T نمایانگر گشتاور (بر حسب نیوتن متر)
- Pout توان خروجی موتور (بر حسب وات)
- Nr سرعت روتور (بر حسب دور در دقیقه)
با استفاده از این فرمول، می توان گشتاور موتور القایی تولید شده توسط موتور را با توجه به توان خروجی و سرعت روتور محاسبه کرد. این اطلاعات برای انتخاب مناسب موتور در کاربردهای صنعتی بسیار مهم است.
فرمول گشتاور موتور القایی تک فاز
موتورهای القایی تک فاز معمولا در کاربردهای خانگی و کوچک استفاده می شوند. فرمول موتور القایی تک فاز به صورت زیر بیان می شود:
T=k⋅ϕ⋅I
که در آن:
- T نمایانگر گشتاور (بر حسب نیوتن متر)
- k یک ثابت وابسته به طراحی موتور
- ϕ جریان مغناطیسی (فاز)
- I جریان روتور (بر حسب آمپر)
در این فرمول، جریان مغناطیسی و جریان روتور نقش مهمی در تولید گشتاور ایفا می کنند. موتورهای تک فاز معمولا برای کاربردهای کم بار و خانگی مناسب تر هستند.
فرمول توان موتور
توان موتور یکی از پارامترهای کلیدی در عملکرد آن است. فرمول توان موتور به صورت زیر است:
P=T⋅ω
که در آن:
- P نمایانگر توان (بر حسب وات)
- T گشتاور موتور (بر حسب نیوتن متر)
- ω سرعت زاویه ای (بر حسب رادیان بر ثانیه)
سرعت زاویه ای را می توان از سرعت روتور به دست آورد:
ω=2πNr60
ω=602πNr
این فرمول به ما امکان می دهد تا توان موتور را با توجه به گشتاور و سرعت زاویه ای محاسبه کنیم. برای محاسبه توان ورودی موتور نیز می توان از فرمول زیر استفاده کرد:
Pin=3⋅V⋅I⋅η
Pin=3
⋅V⋅I⋅η
که در آن:
- VV ولتاژ (بر حسب ولت)
- II جریان (بر حسب آمپر)
- ηη بازده موتور
محاسبه توان ورودی به مهندسان کمک میکند تا به درستی میزان انرژی مصرفی موتور را ارزیابی نمایند.
فرمول جریان موتور
جریان موتور یکی دیگر از پارامترهای مهم در عملکرد موتور القایی است. فرمول جریان موتور به صورت زیر بیان می شود:
I=P3⋅V⋅η
I=3
⋅V⋅ηP
که در آن:
- I نمایانگر جریان (بر حسب آمپر)
- P توان ورودی (بر حسب وات)
- V ولتاژ (بر حسب ولت)
- ηη بازده موتور
با استفاده از این فرمول موتور القایی، می توان جریان مصرفی موتور را با توجه به توان ورودی، ولتاژ و بازده محاسبه کرد. این اطلاعات برای طراحی سیستم های الکتریکی و انتخاب مدارهای مناسب بسیار حیاتی هستند.
جمع بندی
در این مقاله، به بررسی انواع فرمول موتور القایی پرداختیم. از فرمول سرعت لغزش گرفته تا فرمول های گشتاور، توان و جریان، هر یک از این فرمول ها به ما کمک می کند تا عملکرد موتور القایی را بهتر درک کنیم و از آن در کاربردهای مختلف بهره برداری کنیم. موتورهای القایی به دلیل ویژگی های منحصر به فرد خود، از جمله کارایی بالا و سادگی در طراحی، در صنایع مختلف به کار می روند. آشنایی با فرمول موتور القایی و نحوه کاربرد آنها می تواند به بهینه سازی عملکرد سیستم های برقی و افزایش کارایی کمک کند.
