بررسی تخصصی کلیدهای MCCB و ACB

بررسی تخصصی کلیدهای MCCB و ACB، تفاوت‌ها، عملکرد، ویژگی‌های فنی و کاربردهای این کلیدها در سیستم‌های الکتریکی صنعتی و توزیع برق را بررسی می‌کنیم.

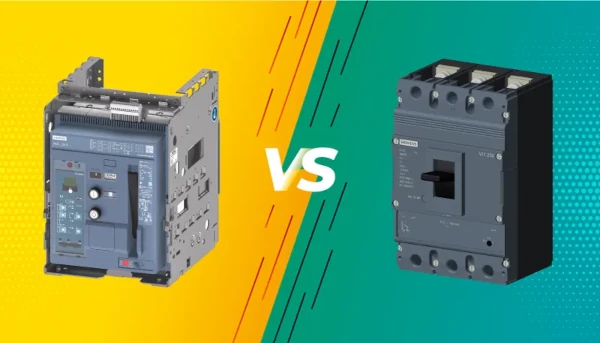

کلیدهای MCCB و ACB چیست؟

کلید MCCB یا Molded Case Circuit Breaker نوعی کلید مدار شکن است که در بدنه‌ای قالب‌گیری ‌شده(Molded Case) قرار دارد. این کلیدها اغلب برای جریان‌های متوسط تا بالا استفاده می‌شوند و قابلیت تحمل جریان‌های نامی تا چند هزار آمپر را دارند. MCCBها به دلیل طراحی فشرده و مقرون ‌به‌ صرفه بودن، در سیستم‌های توزیع کوچک و متوسط کاربرد گسترده‌ای دارند.

کلید ACB یا Air Circuit Breaker نوعی کلید مدار شکن است که از هوا به عنوان محیط خاموش ‌سازی قوس الکتریکی استفاده می‌کند. این کلیدها برای جریان‌های بالا و سیستم‌های توزیع بزرگ طراحی شده‌اند و قابلیت تحمل جریان‌های نامی بسیار بالاتری نسبت به MCCBها دارند. در بررسی تخصصی کلیدهای MCCB و ACB، مشخص می‌شود که ACBها معمولاً در سیستم‌های صنعتی و تجاری بزرگ استفاده می‌شوند.





تفاوت‌ کلیدهای MCCB و ACB

• جریان نامی: کلیدهای ACB اغلب برای جریان‌های بالاتری نسبت به MCCBها طراحی شده‌اند.
• محیط خاموش ‌سازی قوس: MCCBها از روش‌های مختلفی مانند هوا یا گاز برای خاموش ‌سازی قوس استفاده می‌کنند، در حالی که ACBها اغلب از هوا بهره می‌برند.
• ابعاد و وزن: کلیدهای MCCB اغلب کوچک‌تر و سبک‌تر از ACBها هستند.
• قیمت: MCCBها به طور کلی مقرون‌به‌صرفه‌تر از ACBها هستند.

کاربردهای رایج در سیستم‌های الکتریکی

• MCCB: در سیستم‌های توزیع کوچک و متوسط، تابلوهای کنترل و سیستم‌های روشنایی.
• ACB: در سیستم‌های توزیع بزرگ، صنایع سنگین و مراکز داده.

عملکرد کلیدهای MCCB و ACB و بررسی تخصصی کلیدهای MCCB و ACB

هر دو کلید MCCB و ACB با تشخیص خطاهای الکتریکی مانند اضافه‌بار و اتصال کوتاه، مدار را قطع می‌کنند تا از آسیب به تجهیزات و خطرات ایمنی جلوگیری شود. در بررسی تخصصی کلیدهای MCCB و ACB، مکانیسم عملکرد این کلیدها شامل تشخیص جریان غیرعادی و فعال‌سازی مکانیزم قطع است.

انواع خطاهایی که دو کلید MCCB و ACB شناسایی و مدیریت می‌کنند، عبارتند از:

• اضافه ‌بار: زمانی که جریان از حد مجاز فراتر رود.
• اتصال کوتاه: زمانی که جریان به طور ناگهانی و شدید افزایش یابد.
• خطاهای زمین: در صورت اتصال فاز به زمین.

تفاوت در نحوه عملکرد در بارهای مختلف برای دو کلید MCCB و ACB به صورت زیر می‌باشد:

• : MCCB بیشتر برای بارهای متوسط و با جریان‌های کمتر مناسب است.
• : ACB توانایی مدیریت بارهای سنگین و جریان‌های بسیار بالا را دارد.

ساختار فنی و اجزای کلیدهای MCCB و ACB

اجزای داخلی MCCB

• بدنه: از مواد عایق ساخته شده است تا از اتصال کوتاه جلوگیری کند.
• کنتاکت‌ها: برای انتقال جریان و قطع مدار در صورت خطا.
• مکانیزم خاموش کردن قوس الکتریکی: از روش‌هایی مانند هوا یا گاز برای خاموش‌سازی قوس استفاده می‌کند.

اجزای داخلی ACB

• محفظه هوایی: از هوا برای خاموش‌ سازی قوس استفاده می‌کند.
• کنتاکت‌ها: برای انتقال جریان و قطع مدار.
• سیستم خاموش ‌سازی قوس: با استفاده از هوا، قوس الکتریکی را خاموش می‌کند.

تفاوت‌های طراحی و تاثیر آن بر عملکرد هر کدام عبارتند از: طراحی MCCBها فشرده‌تر و سبک‌تر است، در حالی که ACBها به دلیل استفاده از محفظه هوایی، ابعاد بزرگ‌تر و وزن بیشتری دارند. این تفاوت‌ها باعث می‌شود MCCBها برای سیستم‌های کوچک‌تر و ACBها برای سیستم‌های بزرگ‌تر مناسب باشند.



ویژگی‌های فنی و مشخصات کلیدهای MCCB و ACB

1. جریان نامی و توان تحملی هر کلید:
   • MCCB: جریان نامی معمولا تا 2500 آمپر.
   • ACB: جریان نامی می‌تواند تا 6300 آمپر یا بیشتر باشد.
2. ولتاژ کاری و حداکثر ظرفیت قطع هر کلید:
   • MCCB: ولتاژ کاری معمولا تا 1000 ولت و ظرفیت قطع متوسط.
   • ACB: ولتاژ کاری بالاتر و ظرفیت قطع بسیار بالا.
3. قابلیت تنظیمات حفاظتی هر کلید عبارت است از: هر دو کلید قابلیت تنظیمات حفاظتی مانند تنظیم جریان قطع و زمان قطع را دارند، اما ACBها اغلب دقت بیشتری در تنظیمات ارائه می‌دهند.



کاربردهای کلیدهای MCCB و ACB در صنعت

• استفاده از MCCB در سیستم‌های توزیع کوچک و متوسط: MCCBها به دلیل ابعاد کوچک و قیمت مناسب، در سیستم‌های توزیع کوچک و متوسط مانند ساختمان‌های مسکونی، تجاری و صنایع سبک استفاده می‌شوند.
• نقش ACB در سیستم‌های توزیع بزرگ و حساس: ACBها به دلیل ظرفیت قطع بالا و دقت در تنظیمات، در سیستم‌های توزیع بزرگ مانند صنایع سنگین، نیروگاه‌ها و مراکز داده استفاده می‌شوند.





مزایا و معایب کلیدهای MCCB و ACB

مزایای MCCB

• ابعاد کوچک‌تر و نصب آسان.
• قیمت مقرون‌به‌صرفه.
• مناسب برای سیستم‌های توزیع کوچک و متوسط.

مزایای ACB

• دقت بالا در تنظیمات حفاظتی.
• ظرفیت قطع بسیار بالا.
• مناسب برای سیستم‌های توزیع بزرگ و حساس.

معایب دو کلید MCCB و ACB

• MCCB: محدودیت در جریان نامی و ظرفیت قطع.
• ACB: ابعاد بزرگ‌تر و قیمت بالاتر.



نحوه انتخاب کلید مناسب بین MCCB و ACB

• تحلیل بار الکتریکی و نیازهای حفاظتی: برای انتخاب بین MCCB و ACB، ابتدا باید بار الکتریکی سیستم و نیازهای حفاظتی آن را تحلیل کرد. برای بارهای کوچک و متوسط، MCCB گزینه بهتری است، در حالی که برای بارهای بزرگ و حساس، ACB مناسب‌تر است.
• تطبیق کلید با استانداردهای پروژه: مطابقت با استانداردهای بین‌المللی مانند IEC و IEEE نیز در انتخاب کلید اهمیت دارد.
• معیارهایی نظیر قیمت، دوام و قابلیت نگهداری: قیمت، دوام و قابلیت نگهداری نیز از عوامل مهم در انتخاب کلید هستند. MCCBها معمولا مقرون ‌به ‌صرفه‌تر و نگهداری آسان‌تری دارند، در حالی که ACBها به دلیل ظرفیت قطع بالا و دقت بیشتر، قیمت بالاتری دارند.

در نهایت، انتخاب کلید مناسب بین MCCB و ACB به نیازهای خاص پروژه و سیستم الکتریکی بستگی دارد. با بررسی تخصصی کلیدهای MCCB و ACB، می‌توان بهترین گزینه را برای حفاظت و عملکرد بهینه سیستم انتخاب کرد.
