سنکروسکوپ ژنراتور سنکرون فرایندی است که برای اعمال زاویه فاز و همگام سازی فرکانس های جریان متناوب (AC) در صنایع برق، انرژی و شبکه های توزیع برق انجام می گیرد.
آنچه خواهید خواند
سنکروسکوپ ژنراتور سنکرون چیست؟
از طریق سنکروسکوپ ژنراتور سنکرون، می توان فرکانس و فاز جریان متناوب را کنترل و مدیریت کرده و این پارامتر ها را به طور دقیق تنظیم کرد، تا از اتصال صحیح و هماهنگ تمامی منابع قدرت به یکدیگر اطمینان حاصل کرد.
سنکروسکوپ ژنراتور سنکرون فرایندی است که برای اعمال زاویه فاز و همگام سازی فرکانس های جریان متناوب (AC) کاربرد دارد. دستگاه سنکروسکوپ از اهمیت بسیاری در ایمنی و عملکرد صحیح شبکه های قدرت AC برخوردار است.
این ابزار معمولاً در صنایع برق، انرژی و شبکه های توزیع برق یا سنکرون سازی ژنراتور ها استفاده می شود. همچنین، با ایجاد هماهنگی در سیستم های قدرت، عملکرد بهینه این تجهیزات را فراهم می آورد.
انواع سنکروسکوپ ژنراتور سنکرون
سنکروسکوپ ژنراتور سنکرون در حالت کلی به دو نوع الکترومکانیکی و الکتریکی قابل تفکیک است.

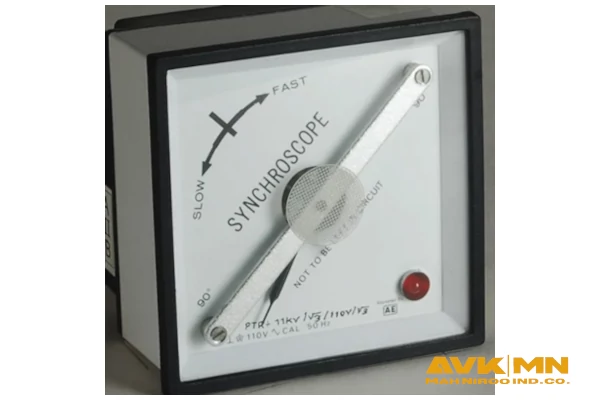

- سنکروسکوپ الکترومکانیکی: سنکروسکوپ های الکترومکانیکی، به عنوان یکی از انواع سنکروسکوپ ها، با استفاده از یک نمایشگر یا شاخص، رابطه بین فاز و فرکانس را نمایش می دهند. ساختار این سنکروسکوپ ژنراتور سنکرون شبیه به یک موتور الکتریکی است. اجزایی مانند سیم پیچ های استاتور استاتیک با اختلاف ۹۰ درجه از هم، سیمپیچ های قطبی و روتور، تشکیل دهنده ساختار این سنکروسکوپ هستند. این نوع سنکروسکوپ ژنراتور سنکرون از طریق دو منبع تغذیه به سیم پیچ های استاتور و قطبی وصل میشود. در صورتی که که فاز و فرکانس دو منبع با هم اختلاف داشته باشند، روتور شروع به حرکت میکند.
- سنکروسکوپ الکترونیکی: دستگاه سنکروسکوپ های الکترونیکی از یک ریز پردازنده استفاده میکنند و قادر به مقایسه فاز و اطلاعات فرکانس منابع قدرت متناوب هستند. این نوع از سنکروسکوپ ژنراتور سنکرون در ساختار پنل خود دارای دایره های LED است که نمایانگر اختلاف فاز و فرکانس میباشند.
سنکروسکوپ در سیستم های قدرت
در سیستم های قدرت که از جریان متناوب برای عملکرد خود استفاده میکنند، مفهوم سنکروسکوپ ژنراتور سنکرون به عنوان یک ابزار حیاتی برای نمایش همزمانی دو سیستم با هم، به خصوص ژنراتور ها از اهمیت بسیاری برخوردار است.
برای همگام سازی یا به عبارت دیگر سنکرون سازی دو سیستم الکتریکی، لازم است که هر دو سیستم دارای فرکانس مشابه باشند و زاویه فاز بین آنها صفر باشد. این موضوع در سیستمهای چند فازه نیز باید رعایت شود.
دستگاه سنکروسکوپ توانایی اندازهگیری فرکانس و زاویه فاز بین دو شبکه قدرت را داشته و این مقادیر را به نمایش میگذارد. زمانی که این دو مقدار صفر باشند، دو سیستم را میتوان همزمان کرد و فرآیند سنکرون سازی ژنراتور ها انجام می گردد.
در مواردی که دو سیستم قدرت AC سنکرون شده اند، احتمال آسیب تجهیزاتی که توسط فیوز یا قطعکننده مورد حفاظت قرار گرفته اند، به علت جریان زیاد وجود دارد. بنابراین، عواملی مانند انتخاب صحیح و نصب درست تجهیزات حافظتی، تست و تایید عملکرد صحیح آن ها و بررسی مداوم وضعیت شبکه، می تواند به جلوگیری از آسیب به تجهیزات کمک کند.
دریافت مشاوره از کارشناسان فروش در هنگام خرید سیستم سنکروسکوپ ژنراتور سنکرون یکی از راه های انتخاب صحیح این تجهیزات می باشد.
