وظیفه روتور در ژنراتور

در این محتوا قصد داریم درباره وظیفه روتور در ژنراتور توضیح دهیم، پس برای اطلاع بیشتر با ما همراه باشید.

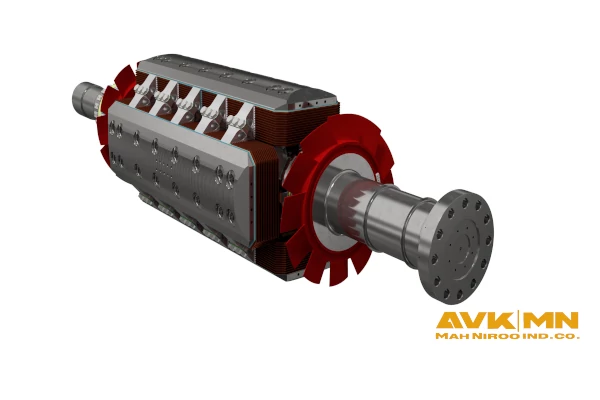

اجزای روتور

روتور از چندین بخش مختلف تشکیل شده که هر کدام نقش حیاتی در عملکرد آن دارند. مهم‌ترین اجزای روتور شامل:

• چنگک: چنگک‌ها به عنوان بخش‌های نگهدارنده قطعات مختلف روتور عمل می‌کنند و از اهمیت بالایی در تثبیت اجزای داخلی برخوردارند.
• فن: فن وظیفه خنک‌سازی روتور را بر عهده دارد. در حین کار، روتور به سرعت می‌چرخد و گرما تولید می‌کند. فن باعث جریان هوا و کاهش دمای روتور می‌شود.
• سیم پیچ: سیم پیچ‌ها هسته اصلی تولید میدان مغناطیسی هستند. جریان الکتریکی که از طریق سیم پیچ عبور می‌کند، میدان مغناطیسی لازم برای عملکرد ژنراتور را ایجاد می‌کند.
• کلکتور: کلکتور وظیفه انتقال جریان الکتریکی از روتور به مدارهای خارجی را بر عهده دارد. این جزء در دستگاه‌های قدیمی‌تر مکانیکی مهم بود، ولی در ژنراتورهای مدرن ممکن است نقش کمتری داشته باشد.





وظیفه روتور در ژنراتور به این ترتیب است که با کمک این اجزا، میدان مغناطیسی تولید شده و به استاتور انتقال پیدا می‌کند.

تکنیک های ساخت روتور

ساخت روتور در ژنراتور نیازمند استفاده از تکنیک‌های خاصی است که دقت و کارایی آن را تضمین می‌کند. برخی از تکنیک‌های مهم در ساخت روتور به شرح زیر است:

1. آهنگری : این روش برای ساخت قطعات سنگین و با دوام استفاده می‌شود. در این روش، مواد اولیه مانند فولاد با فشار زیاد شکل می‌گیرند. آهنگری باعث افزایش استحکام مکانیکی روتور می‌شود و تحمل آن را در برابر نیروهای گریز از مرکز بالا می‌برد.
2. ماشین‌کاری دقیق: برای ایجاد ابعاد دقیق و صاف در روتور، از تکنیک ماشین‌کاری استفاده می‌شود. این فرایند به کمک دستگاه‌های CNC انجام می‌شود که قادر به ایجاد سطوح بسیار دقیق و صاف برای جلوگیری از اصطکاک و سایش بین اجزای روتور و استاتور هستند.
3. جوشکاری: در برخی از روتورها، اجزا و قطعات مختلف توسط جوشکاری به یکدیگر متصل می‌شوند. جوشکاری به ویژه برای روتورهایی که از چند بخش مجزا ساخته می‌شوند، ضروری است و استحکام نهایی روتور را تأمین می‌کند.
4. نورد: نورد یکی از روش‌های ساخت سیم پیچ‌ها و اجزای داخلی روتور است. در این تکنیک، سیم‌ها و ورق‌های فلزی با عبور از بین غلتک‌ها شکل داده می‌شوند و به ابعاد و ضخامت‌های مورد نیاز می‌رسند.
5. بالانس‌ کردن دینامیکی: پس از ساخت روتور، فرآیند بالانس‌سازی دینامیکی برای کاهش ارتعاشات و بهبود عملکرد ژنراتور انجام می‌شود. این تکنیک باعث کاهش اصطکاک و افزایش عمر مفید روتور می‌شود.
6. عایق‌کاری: در سیم‌پیچ‌های روتور، از مواد عایق برای جلوگیری از نشت جریان و اتصال کوتاه استفاده می‌شود. عایق‌کاری مناسب، عملکرد الکتریکی روتور را بهبود می‌بخشد و از خرابی آن جلوگیری می‌کند.
   هر کدام از این تکنیک‌ها به بهبود کارایی و دقت وظیفه روتور در ژنراتور کمک می‌کنند.

طریقه کار روتور

وظیفه روتور در ژنراتور ایجاد حرکت مکانیکی و تولید میدان مغناطیسی است. روتور توسط نیروی مکانیکی به حرکت در می‌آید و این حرکت موجب ایجاد میدان مغناطیسی در اطراف آن می‌شود. این میدان مغناطیسی سپس به استاتور منتقل می‌شود که وظیفه تبدیل آن به جریان الکتریکی را دارد. روتور با حرکت دورانی خود و تغییرات میدان مغناطیسی درون استاتور، باعث تولید برق می‌شود.

چگونگی چرخش روتور درون استاتور

چرخش روتور درون استاتور اصلی‌ترین فرآیند تولید انرژی در ژنراتور است. روتور با چرخش خود یک میدان مغناطیسی ایجاد می‌کند که در تعامل با سیم‌پیچ‌های استاتور، جریان الکتریکی القا می‌کند. این چرخش معمولاً توسط یک منبع انرژی مکانیکی انجام می‌شود و تغییرات میدان مغناطیسی باعث تولید جریان الکتریکی متناوب می‌گردد. فاصله مناسب بین روتور و استاتور برای کارایی و جلوگیری از برخورد فیزیکی بسیار مهم است.





به‌طور خلاصه، وظیفه روتور در ژنراتور تبدیل انرژی مکانیکی به الکتریکی از طریق چرخش و القای مغناطیسی است.

تفاوت آرمیچر و روتور

اگرچه آرمیچر و روتور در نگاه اول مشابه به نظر می‌رسند، اما تفاوت‌های کلیدی بین این دو وجود دارد. آرمیچر بخشی از موتور یا ژنراتور است که جریان الکتریکی تولید می‌کند یا به آن جریان الکتریکی اعمال می‌شود.

در مقابل، وظیفه روتور در ژنراتور عمدتاً به تولید میدان مغناطیسی محدود می‌شود. آرمیچر ممکن است در برخی ژنراتورها به عنوان بخشی از روتور عمل کند، اما در اغلب موارد این دو بخش جدا از هم هستند و نقش‌های متفاوتی دارند.

فاصله بین روتور و استاتور

یکی از مسائل مهم برای اینکه وظیفه روتور در ژنراتور به خوبی انجام گیرد، فاصله بین روتور و استاتور است. این فاصله باید دقیق و مشخص باشد تا از برخورد روتور با استاتور جلوگیری شود و همچنین میدان مغناطیسی به طور مؤثر انتقال یابد. اگر این فاصله خیلی زیاد باشد، میدان مغناطیسی به درستی القا نمی‌شود و اگر خیلی کم باشد، ممکن است باعث سایش و خرابی مکانیکی شود. بنابراین، طراحی و نگهداری دقیق این فاصله از اهمیت زیادی برخوردار است.
