در سیستم‌های الکتریکی و به‌خصوص ژنراتورها، اتصال صحیح فازها نقش حیاتی در عملکرد بهینه و ایمن دستگاه دارد. اتصال اشتباه فاز و اثرات آن بر سیم‌پیچی استاتور می‌تواند خسارت‌های سنگین و حتی غیر قابل جبران ایجاد کند. این خطا نه‌تنها باعث کاهش راندمان می‌شود، بلکه در مواردی منجر به سوختن کامل سیم‌پیچی و توقف طولانی‌مدت تولید برق خواهد شد.
در این مقاله، مفهوم اتصال اشتباه فاز، علائم بروز این خطا، اثرات آن بر سیم‌پیچی استاتور، تفاوت آن در ژنراتورهای کوچک و صنعتی، حالت‌های خاص این خطا و در نهایت روش‌های پیشگیری و عیب‌یابی را بررسی می‌کنیم.
آنچه خواهید خواند
اتصال اشتباه فاز چیست؟
اتصال اشتباه فاز به وضعیتی گفته می‌شود که ترتیب یا محل اتصال سیم‌های فاز ژنراتور به خروجی یا شبکه به‌درستی رعایت نشده باشد. این مشکل معمولاً به دلیل اشتباه در نصب، تعمیرات یا جابه‌جایی ژنراتور رخ می‌دهد.
در حالت عادی، فازها باید با ترتیب مشخصی (مثل R، S، T) به بار یا شبکه متصل شوند. اگر این ترتیب تغییر کند یا یکی از فازها اشتباه جابه‌جا شود، میدان مغناطیسی در استاتور به‌درستی شکل نمی‌گیرد و این موضوع به سیم‌پیچی فشار مکانیکی و حرارتی وارد می‌کند.
نشانه‌های اتصال اشتباه فاز در ژنراتور
برخی علائم رایج که می‌توانند هشدار اتصال اشتباه فاز باشند عبارتند از:
- صدای غیرعادی و لرزش شدید: تغییر ترتیب فاز باعث ایجاد نیروهای مغناطیسی نامتعادل و ارتعاش مکانیکی می‌شود.
- افزایش سریع دمای سیم‌پیچی: گرمای ناگهانی در سیم‌پیچ‌ها می‌تواند نشان‌دهنده عبور جریان غیرطبیعی باشد.
- افت توان خروجی یا کار نکردن موتورهای متصل: در بارهای موتوری، فاز اشتباه می‌تواند جهت چرخش را تغییر دهد یا مانع راه‌اندازی شود.
- تغییر جهت گردش روتور: این مشکل بیشتر در موتورهای القایی و ژنراتورهایی که با موتور کوپل شده‌اند دیده می‌شود.
- بوی سوختگی یا تغییر رنگ لاک سیم‌پیچ: در مراحل پیشرفته خطا، لاک سیم‌پیچی آسیب می‌بیند و بوی سوختگی قابل احساس است.

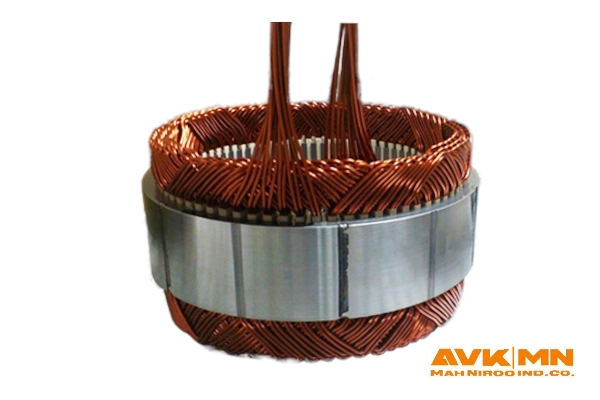

اثرات فازبندی اشتباه بر سیم‌پیچی استاتور
اتصال اشتباه فاز و اثرات آن بر سیم‌پیچی استاتور بسیار جدی است، زیرا سیم‌پیچی قلب تولید میدان مغناطیسی و خروجی الکتریکی ژنراتور می باشد. برخی از این اثرات عبارتند از:
- افزایش جریان هجومی: به دلیل ایجاد میدان مخالف یا نامتعادل، جریان‌های زیادی در سیم‌پیچی القا می‌شود.
- ایجاد نقاط داغ (Hot Spot): این نقاط به مرور باعث تخریب موضعی عایق سیم‌پیچ می‌شوند.
- کاهش شدید راندمان: انرژی ورودی به گرما و ارتعاش تبدیل شده و توان خروجی کاهش می‌یابد.
- تخریب لاک و عایق سیم‌ها: در اثر حرارت بالا، لاک سیم‌پیچ می‌سوزد و احتمال اتصال کوتاه افزایش پیدا می‌کند.
- سایش مکانیکی و ارتعاشات: نیروی مغناطیسی نامتقارن می‌تواند باعث لرزش شدید روتور و آسیب به یاتاقان‌ها شود.
مقایسه تأثیر اتصال اشتباه فاز در ژنراتورهای کوچک و صنعتی
- ژنراتورهای کوچک: به دلیل ظرفیت پایین و طراحی ساده‌تر، معمولاً سریع‌تر دچار آسیب می‌شوند. در این نوع ژنراتورها، حتی چند دقیقه اتصال اشتباه می‌تواند منجر به سوختن کامل سیم‌پیچ شود.
- ژنراتورهای صنعتی بزرگ: به علت داشتن سیستم‌های حفاظتی پیشرفته‌تر، ممکن است خطا سریع‌تر تشخیص داده شود. با این حال، هزینه تعمیر یا تعویض سیم‌پیچ در این مدل‌ها بسیار بالاست و زمان توقف نیز طولانی‌تر خواهد بود.
بررسی حالت‌های خاص اتصال نادرست فاز
اتصال اشتباه فاز همیشه به یک شکل رخ نمی‌دهد. برخی حالت‌های خاص عبارتند از:
- جابه‌جایی دو فاز: این حالت باعث تغییر جهت چرخش میدان مغناطیسی می‌شود و به‌خصوص در موتورهای القایی مشکل‌ساز است.
- اتصال اشتباه یک فاز به نول یا زمین: باعث ایجاد اتصال کوتاه و آسیب سریع به سیم‌پیچی.
- برعکس‌کردن کل ترتیب فازها: در سیستم‌های حساس می‌تواند کل عملکرد دستگاه را مختل کند.
- اتصال فاز به فاز اشتباه در چند دستگاه موازی: منجر به ایجاد جریان‌های گردشی بین دستگاه‌ها و گرم‌شدن بیش از حد سیم‌پیچی.
روش‌های پیشگیری از اتصال اشتباه فاز
- استفاده از دستگاه فاز سنج: پیش از راه‌اندازی، ترتیب فازها را بررسی کنید.
- برچسب‌گذاری سیم‌ها و کابل‌ها: علامت‌گذاری واضح روی سیم‌ها احتمال خطا را کاهش می‌دهد.
- آموزش نیروی فنی: اپراتورها و تعمیرکاران باید با اصول فازبندی صحیح آشنا باشند.
- استفاده از سیستم‌های حفاظتی خودکار: رله‌های حفاظتی می‌توانند در صورت تشخیص ترتیب نادرست، مدار را قطع کنند.
- بازرسی دوره‌ای: در تعمیرات و سرویس‌های دوره‌ای، وضعیت فازبندی بررسی شود.
راهکارهای عیب‌یابی پس از بروز خطا
اگر اتصال اشتباه فاز رخ داد، مراحل زیر می‌تواند در عیب‌یابی کمک کند:
- قطع فوری برق: جلوگیری از ادامه آسیب به سیم‌پیچی.
- بررسی سیم‌پیچی با اهم‌متر و مگااهم‌متر: تشخیص آسیب به عایق یا اتصالات داخلی.
- آزمایش حرارتی: شناسایی نقاطی که حرارت غیر طبیعی دارند.
- بازبینی اتصالات ترمینال: بررسی فیزیکی محل اتصال کابل‌ها.
- شبیه‌سازی بار با فاز صحیح: اطمینان از رفع کامل مشکل پیش از اتصال به شبکه اصلی.
اتصال اشتباه فاز یکی از خطرناک‌ترین خطاهایی است که می‌تواند برای سیم‌پیچی استاتور رخ دهد. این خطا علاوه بر کاهش راندمان، باعث افزایش دما، تخریب عایق، و حتی سوختن کامل سیم‌پیچ می‌شود. شناخت علائم، پیشگیری و عیب‌یابی سریع می‌تواند هزینه‌ها و زمان ازکارافتادگی را به‌شدت کاهش دهد.
