دیود ژنراتور چیست و کجاست؟
دیود و پل دیود دیزل ژنراتور از عناصر الکترونیکی هستند که وظیفه اصلی آن‌ها اجازه دادن به جریان الکتریکی در یک جهت و جلوگیری از آن در جهت مخالف است. در دیزل ژنراتورها، دیودها به‌عنوان یک سوئیچ الکتریکی عمل می‌کنند و در فرآیند تبدیل انرژی مکانیکی به انرژی الکتریکی نقش کلیدی دارند. دیودها معمولاً در مدارهای شارژ باتری، تنظیم ولتاژ و حفاظت از تجهیزات در برابر جریان معکوس استفاده می‌شوند. دیودها به‌طور معمول در بخش‌های مختلف دیزل ژنراتور، به‌ویژه در سیستم‌های الکتریکی و کنترل، قرار دارند.

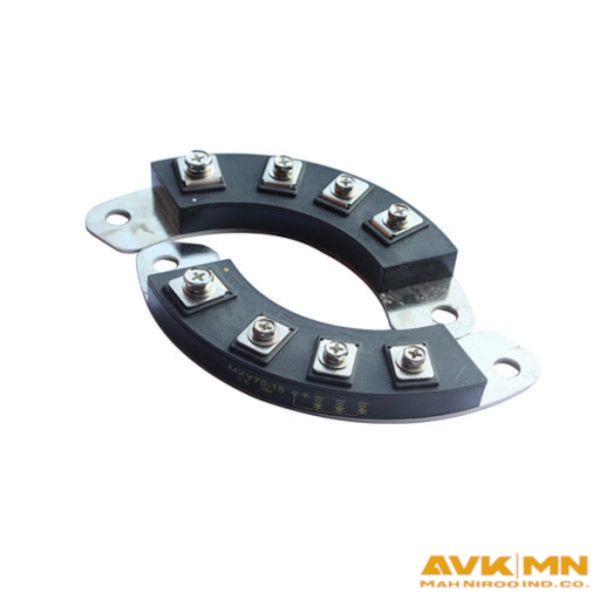

پل دیود ژنراتور چیست و کجاست؟
پل دیود ژنراتور ترکیبی از چند دیود است که به‌منظور تبدیل جریان متناوب (AC) به جریان مستقیم (DC) استفاده می‌شود. در دیزل ژنراتورها، پل دیود معمولاً در خروجی ژنراتور قرار دارد و وظیفه تبدیل ولتاژ AC تولید شده به DC برای شارژ باتری‌ها و تأمین انرژی دستگاه‌های الکتریکی را بر عهده دارد. پل دیود به‌طور معمول شامل چهار دیود است که به‌صورت یک پل مستطیلی مرتب شده‌اند. این نوع طراحی به پل دیود این امکان را می‌دهد که در هر نیم‌سیکل از ولتاژ AC، جریان را به‌طور مؤثر به DC تبدیل کند. پل دیود در قسمت‌های الکتریکی دیزل ژنراتور نصب می‌شود و به‌طور مداوم ولتاژ خروجی را کنترل می‌کند.
انواع پل دیود ژنراتور
پل‌های دیود در دیزل ژنراتورها با توجه به نیازهای مختلف طراحی می‌شوند. انواع معمول پل دیود شامل موارد زیر هستند:
پل دیود ژنراتور تک‌فاز
این نوع پل دیود معمولاً در سیستم‌های کوچک‌تر و ژنراتورهای خانگی استفاده می‌شود. این پل دیود شامل چهار دیود است که جریان AC را به DC تبدیل می‌کند.
پل دیود سه‌فاز
این نوع پل دیود برای دیزل ژنراتورهای بزرگ‌تر و صنعتی طراحی شده است. پل دیود سه‌فاز شامل شش دیود است که به‌طور مؤثر ولتاژ AC سه‌فاز را به DC تبدیل می‌کند و کارایی بالاتری نسبت به نوع تک‌فاز دارد.
پل دیود با قابلیت کنترل
این نوع پل دیود به‌گونه‌ای طراحی شده است که می‌تواند ولتاژ و جریان خروجی را به‌طور دقیق‌تری کنترل کند.
انواع دیود ژنراتور
دیودهای استفاده شده در دیزل ژنراتورها نیز می‌توانند انواع مختلفی داشته باشند. برخی از انواع دیود شامل موارد زیر هستند:
دیودهای سیلیکونی
این دیودها دارای قابلیت تحمل ولتاژ و جریان بالایی هستند و در اکثر دیزل ژنراتورها استفاده می‌شوند.
دیودهای شاتکی
این دیودها دارای افت ولتاژ پایین‌تری هستند و در کاربردهای خاصی که نیاز به کارایی بالا دارند، استفاده می‌شوند.
دیودهای زنر
این نوع دیودها برای تثبیت ولتاژ در مدارها استفاده می‌گردند و به کنترل ولتاژ در دیزل ژنراتورها کمک می‌کنند.
نحوه تست دیود ژنراتور
تست دیود ژنراتور برای اطمینان از عملکرد صحیح آن ضروری است. مراحل تست دیود به شرح زیر است:
- آماده‌سازی: ابتدا دیود را از مدار خارج کنید تا از بروز آسیب به سایر اجزا جلوگیری شود.
- استفاده از مولتی‌متر: مولتی‌متر را در حالت دیود (Diode Test) قرار دهید.
- تست در جهت مستقیم: پروب مثبت مولتی‌متر را به آند و پروب منفی را به کاتد دیود متصل کنید. اگر دیود سالم باشد، باید یک ولتاژ بین 0.6 تا 0.7 ولت نشان دهد.
- تست در جهت معکوس: پروب‌ها را جابه‌جا کنید. در این حالت، مولتی‌متر باید عددی نزدیک به بی‌نهایت (OL) را نشان دهد. اگر عددی دیگر نشان داده شود، دیود معیوب است.
نحوه تست پل دیود ژنراتور
تست پل دیود ژنراتور نیز به‌صورت زیر انجام می‌شود:
- آماده‌سازی: پل دیود را از مدار جدا کنید.
- استفاده از مولتی‌متر: مولتی‌متر را در حالت دیود قرار دهید.
- تست هر دیود: هر یک از دیودهای پل را به‌صورت جداگانه تست کنید. پروب مثبت را به آند و پروب منفی را به کاتد متصل کنید. یک ولتاژ بین 0.6 تا 0.7 ولت باید نشان داده شود. سپس پروب‌ها را جابه‌جا کنید تا عددی نزدیک به بی‌نهایت (OL) را نشان دهد.
- بررسی عملکرد کلی: با تست هر چهار دیود در پل دیود، مطمئن شوید که همه دیودها به درستی کار می‌کنند.
جمع‌بندی
دیود و پل دیود دیزل ژنراتورها از جمله اجزای حیاتی به شمار می‌روند که به بهبود کارایی و ایمنی سیستم‌های الکتریکی کمک می‌کنند. با توجه به انواع مختلف دیود و پل دیود دیزل ژنراتور، انتخاب مناسب آن‌ها برای کاربردهای خاص اهمیت زیادی دارد. همچنین، تست منظم این اجزا می‌تواند از بروز مشکلات جدی در عملکرد دیزل ژنراتور جلوگیری کند و به افزایش عمر مفید آن‌ها کمک نماید.
